الأداء والخصائص:
هذه الآلة مناسبة لقطع جميع أنواع الورق، والمواد ذاتية اللصق، والورق البلاستيكي المركب، والأقمشة غير المنسوجة وغيرها من مواد التعبئة والتغليف ذات الأسطوانة الكبيرة. تعتمد هذه الآلة محرك سيرفو للتحكم في القطع ذو الطول الثابت. يعتمد نظام النقل أجهزة استشعار تعمل بالهواء المضغوط والكهروضوئية وأجهزة تحكم مركزية أخرى. تدمج هذه الآلة الضوء والكهرباء والغاز. إنها تتميز بمزايا التشغيل البسيط، دقة القطع العالية، الاستقرار الميكانيكي والضوضاء المنخفضة. (يمكن اختيار التغذية الهوائية) تنظيم سرعة تحويل تردد المحرك، العد التلقائي، إيقاف التنبيه، وظيفة ضبط التوتر التلقائي للجزيئات المغناطيسية. في الوقت الحاضر، إنها معدات مثالية لقطع الملفات على نطاق واسع بجودة عالية في الصين.
1. تنظيم سرعة تحويل التردد للمضيف، نظام التحكم بشاشة اللمس Panasonic PLC، العد التلقائي، تحديد الطول التلقائي، إنذار ركن السيارة، التحكم الآلي ووظائف أخرى
2. يعتمد الإطار هيكل اللوحة الفولاذية 16 مم، وقاعدة القطع المتقاطعة تعتمد هيكل ثقيل مصبوب، وأسطوانة التوجيه تعتمد أسطوانة توجيه سبائك الألومنيوم ذات التوازن الديناميكي.
3. يعتمد الجر لتحديد موضع القيادة على هيكل عمود محرك النظام المؤازر، ووضع الجر المغذي هو أن المحرك يدفع العجلة المسننة لقيادة العمود المطاطي وجره.
4. هذه الآلة عبارة عن معدات قطع عرضية مثالية على الإنترنت بدقة وسرعة عالية
一、 المعلمات التقنية الرئيسية:
|
نموذج |
MDH-16100 |
|
الحد الأقصى لقطر الفك |
φ1400 ملم |
|
الأعلى. عرض القطع |
1600 ملم |
|
طول القطع |
A4/A3(297*210 مم، 297*420 مم) |
|
سرعة القطع |
50-200 مرة/دقيقة *2 |
|
ورق جي إس إم |
60-120 جرام |
|
دقة القطع |
± 0.2 مم |
|
ارتفاع الرزمة (مم) |
500 قطعة |
|
إجمالي الطاقة |
约 21 كيلو واط |
|
وزن الآلة |
9000 كجم |
|
الهواء المضغوط (ميغاباسكال) |
(مسؤولية العميل الخاصة) |
|
مصدر الطاقة الرئيسي |
380 فولت/50 هرتز، 3 مراحل 4 أسلاك
|
|
حجم الماكينة (الطول * العرض * الارتفاع) |
17000×2710×2000 ملم |
3 、 الجزء المضيف
(1) يعتمد الإطار هيكل لوح فولاذي عالي الجودة 16 ×
1). جهاز الجر:
(1) نوع الهيكل: نوع الضغط السلبي للجر النشط
(2) قاعدة الجر تعتمد هيكل الصب (مجموعة واحدة)
(3) تعتمد أسطوانة الجر أسطوانة مطاطية (المواصفات: 10 قطع φ85 × 1150 مم)
(4) يتم التحكم في وضع الضغط بواسطة أسطوانة الهواء
(5) تعتمد أسطوانة توجيه ناقل الحركة أسطوانة توجيه من الألومنيوم (المواصفات: 52 قطعة φ75×1150mm)
(6) يمكن شد أسطوانة التوجيه للأعلى والأسفل
(7) يعتمد المحرك محركًا متغير التردد غير متزامن ثلاثي الطور بقدرة 1.5 كيلو واط (Shanghai Dedong) (مجموعة 4)
(8) محول التردد يستخدم Geetec 1.5KW (4 مجموعات)
(9) تعتمد التغذية آلية الذراع العائمة لتخزين المواد وتخزينها.
(10) يتم اعتماد الجر الهوائي لتعويم التوتر لأعلى ولأسفل

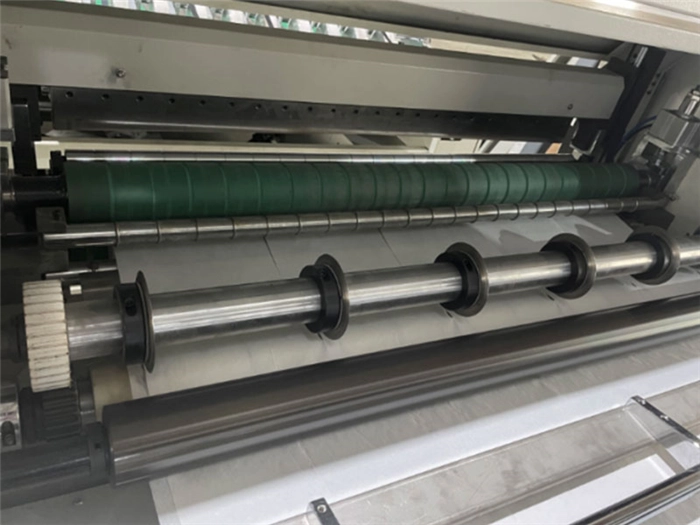

(11) أسطوانة التوجيه العائمة: أسطوانة توجيه من الألومنيوم (المواصفات: 12 قطعة φ75 × 1150 مم)
(12) يتم التحكم بآلية التغذية بأكملها بذكاء بواسطة مستشعر الإزاحة.
2) آلية التغذية:
1. اعتماد وضع التحكم المؤازر لتحديد المواقع بشكل نشط
محرك سيرفو NVIDIA بقدرة 2.5.5 كيلو وات، محرك (مجموعة واحدة)
3. نظام التحكم الصناعي للآلة بأكملها يعتمد وضع القيادة لنظام التحكم الصناعي الرقمي: المحرك الرئيسي يقود تحديد موضع لفة القيادة
4. يعتمد ناقل الحركة حزام متزامن وآلية نقل عجلة متزامنة
5. أسطوانة التغذية تعتمد هيكل الأسطوانة المطاطية الخفيفة

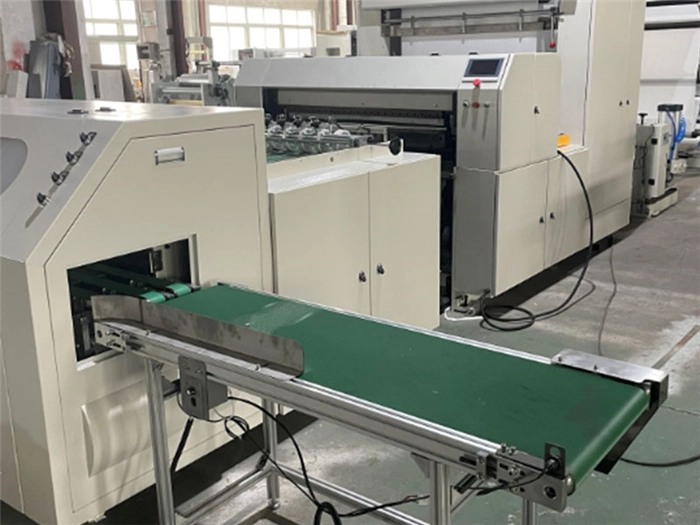

6. استخدم الحزام الناقل للنقل إلى منطقة التشطيب
3) جهاز القطع:
(1) طريقة القطع: يتم تثبيت السكين السفلي، ويتم قطع السكين العلوي بشكل فعال
(2) يعتمد القاطع على هيكل ثقيل مصبوب:
(3) سكة توجيه خطية (زوجين)
(4) حاوية زيت (2 قطعة)
(5) يمكن إعادة تدوير زيت التشحيم

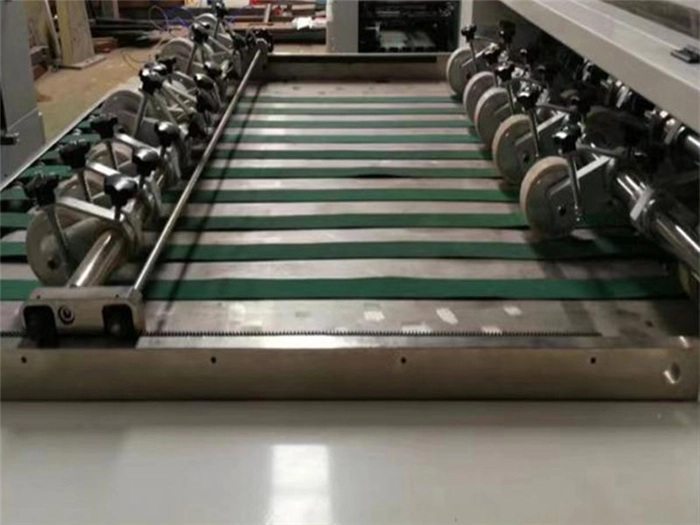

(6) السكاكين الدائرية العلوية والسفلية تستخدم أدوات القطع الفولاذية المتوازنة المستوردة (8 أزواج)
(7) قاطعة (مواصفات السُمك × العرض × الطول: 15 × 80 × 1150 مم) (مشروع شنغهاي المشترك) (زوجان)
(8) وضع التشغيل: اضبط موضع الأداة يدويًا حسب الرغبة
(9) وضع النقل الرئيسي: المحرك الرئيسي يقود ويطابق آلة النقل لقيادة قضيب توصيل وصلة العجلة اللامركزية لتحريك القاطع ذهابًا وإيابًا
(10) المحرك الرئيسي يعتمد محرك تحويل التردد وتنظيم السرعة Shanghai (3KW)
(11) محول التردد يستخدم تقنية Geetec (1.5KW، مجموعة واحدة)
(12) يعتمد ناقل الحركة آلية نقل العجلات المتزامنة
(13) غريب الأطوار (مجموعتان)
(14) قضيب التوصيل (2)

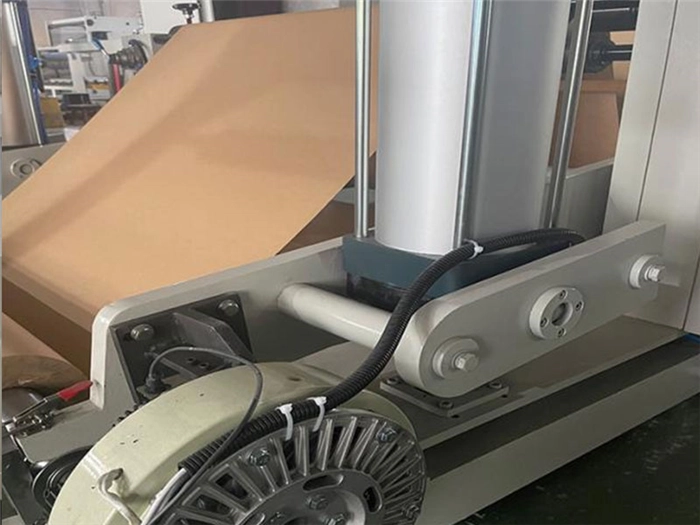

(16) جهاز التفريغ. هناك رف تفريغ رمح للتغذية الهوائية، التكوين القياسي؛ 1 قطعة عمود نفخ الهواء لـ 1600 مم، 2 اسطوانة 160*300=2، مجموعة واحدة من الجسيمات المغناطيسية 10 كجم، مجموعة واحدة من نظام تصحيح الانحراف، 4 مجموعات في المجموع
3. جزء التحكم الكهربائي: (يتم توصيل التحكم بالتوازي مع الجزء المضيف) يتم التحكم في الآلة بأكملها عن طريق نظام التحكم الصناعي Panasonic PLC، وشاشة اللمس هي تايوان ويليم)
(1) يتم التحكم في نظام التحكم الخاص بالجهاز تقريبًا بواسطة المضيف.
(2) التحكم المضيف: بما في ذلك التحكم في المحرك الرئيسي والتحكم في الجر والتحكم في التغذية والتحكم في القطع.
(3) التحكم العائم: لديه نطاق سرعة واسع وأداء جيد بغض النظر عن السرعة المنخفضة أو السرعة العالية.
(4) مع عد العدادات الإلكترونية؛ إيقاف التنبيه؛ تحديد الطول تلقائيًا، وظائف الإشارة والإشارة.
(5) تم اختيار Chint للمكونات الكهربائية المذكورة أعلاه؛ التبديل يعتمد العلامة التجارية شنايدر
4. المرافق المساندة: (المستخدم مسؤول عنها)
(1) مصدر الطاقة: مفتاح هواء ثلاثي الطور وأربعة أسلاك: الجهد 380 فولت / 50 هرتز

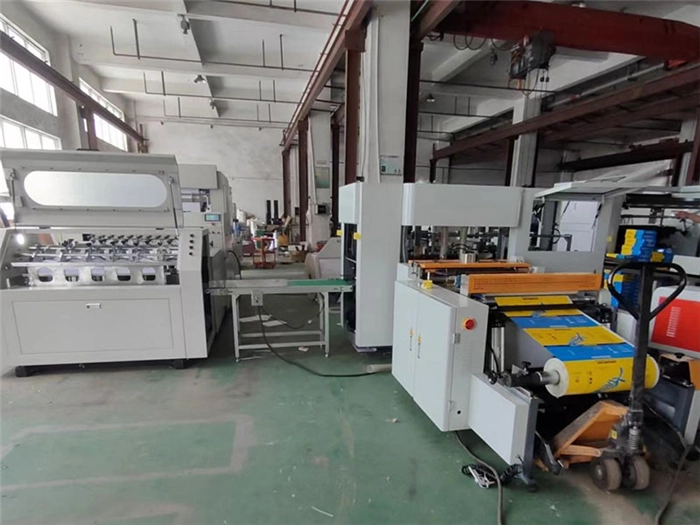

موقع جزء الآلة II
