نظرة عامة والاسم والنموذج والكمية والسعر:

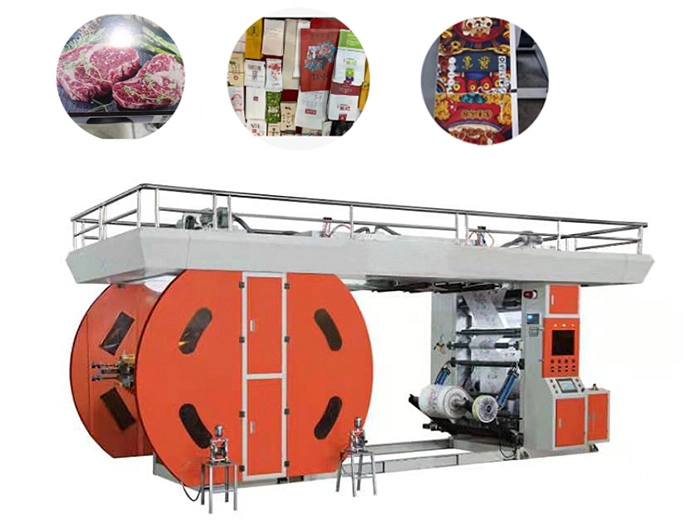

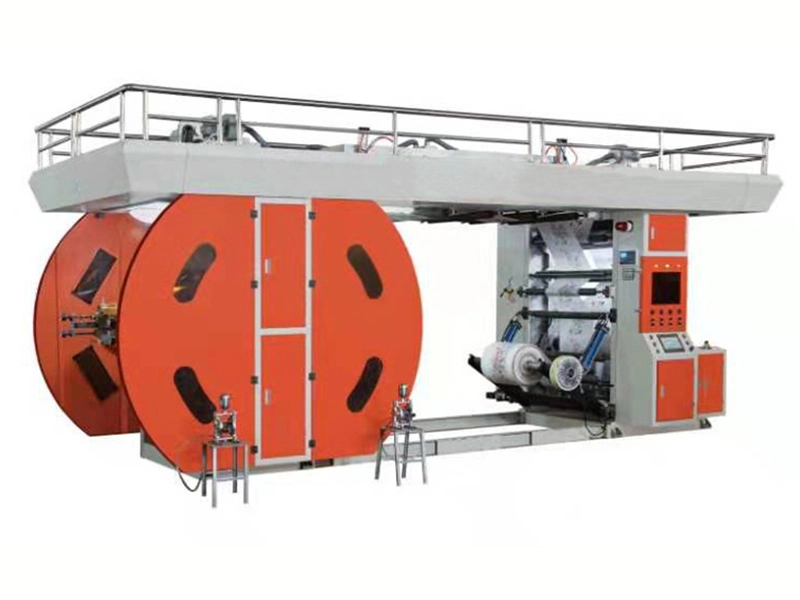

آلة الطباعة الفلكسوغرافية عبر الأقمار الصناعية هي عبارة عن معدات طباعة وتغليف فلكسوغرافية مغلفة متقدمة عالميًا تم تطويرها بشكل مستقل من قبل شركتنا على أساس الإشارة إلى التكنولوجيا المتقدمة الأجنبية. الآلة مناسبة لطباعة مواد مختلفة مثل القماش المنسوج، الورق ذاتي اللصق، الورق المطلي، ورق رقائق الألومنيوم، الورق المقوى والأفلام البلاستيكية. يتم استخدامه مع حبر مائي غير سام وخالي من التلوث وقد وصل إلى معيار الطباعة لحماية البيئة. ولذلك، فهي مناسبة بشكل خاص للطباعة على عبوات المواد الغذائية والأدوية.
الخصائص الرئيسية:
1. تدفق العملية: 1. الفك 2. تصحيح الانحراف 3. فك الجر 4. الطباعة الفلكسوغرافية 5. تلقي الجر 6. اللف.
2. أقصى عرض للمواد الخام هو 1000mm.
3. الحد الأقصى لعرض الطباعة: 960 مم.
4. طريقة الطباعة: نوع القمر الصناعي.
5. دقة اللونية: دقة الطباعة اللونية: ± 0.15 مللي متر.
6. السرعة الميكانيكية القصوى: 170 م/دقيقة
7. نطاق التوتر: 2-10 كجم
8. عرض أسطوانة التوجيه: 1030 مم
9.قطر الفك: الحد الأقصى Φ1000 مم.
10. قطر اللف: الحد الأقصى Φ1000 مم.
11. الطاقة الإجمالية (حوالي): 81 كيلو واط.
12. وضع التسخين: تسخين كهربائي 63 كيلو وات.
13. البعد الكلي (حوالي): الطول 7.5 × العرض 2.75 × 3.6 م الارتفاع
14. لون الجسم: لون الجسم الرئيسي هو الأبيض الفضي، ودرع ناقل الحركة ودرع الأمان برتقالي.
15. الوزن الإجمالي لجسم الطائرة (حوالي): 11 طن.
三. التكوين الرئيسي
1. وحدة الفك (التحكم التلقائي في شد الجسيمات المغناطيسية): مجموعة واحدة
2. وحدة جر التغذية: مجموعة واحدة
3. وحدة طباعة فلكسوغرافية 6 ألوان
4. وحدة سحب المواد المستلمة: مجموعة واحدة
5. التقطيع: 1 سكين
6. وحدة اللف: مجموعة واحدة
四 . تفاصيل التكوين الرئيسية:
1. وحدة الفك (التحكم الأوتوماتيكي في التوتر بالمسحوق المغناطيسي)
1) الهيكل: تفكيك محطة واحدة.
2) التعديل الأيسر والأيمن للمادة الأساسية: تعديل تصحيح الحافة التلقائي ± 50 مم.
3) الحد الأقصى لقطر الفك: Φ1000 مم.
4) التحكم في التوتر: التفريغ السلبي، مسحوق مغناطيسي 10 كجم يتحكم تلقائيًا في التوتر.
5) طريقة تركيب قلب الورق: عمود تمديد الهواء 3 بوصة.
6) طريقة تثبيت عمود التمدد: آمن وثبت باستخدام دبوس قفل الأمان.
7) هيكل التفريغ: جهاز التحميل والتفريغ الأوتوماتيكي من نوع الذراع المتأرجح.
2. وحدة الجر التغذية :
(1) أسرة الأطفال: Φمائة × 1030 مم.
(2) الشكل الهيكلي: نوع الضغط ثنائي الطور، الضغط المباشر والجر النشط للأسطوانة الكبيرة.
(3) وضع ضغط الأسطوانة المطاطية: ضغط أسطوانة الهواء.

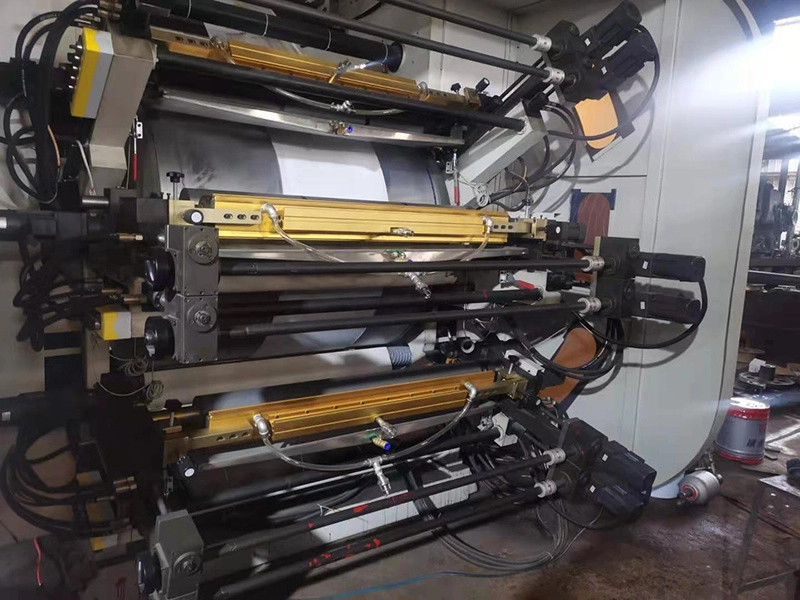

3. وحدة الطباعة الفلكسوغرافية:
1) طريقة الطباعة: الطباعة الفلكسوغرافية.
2) أسطوانة أنيلوكس: أسطوانة أنيلوكس سيراميك مدمجة عالية الدقة.

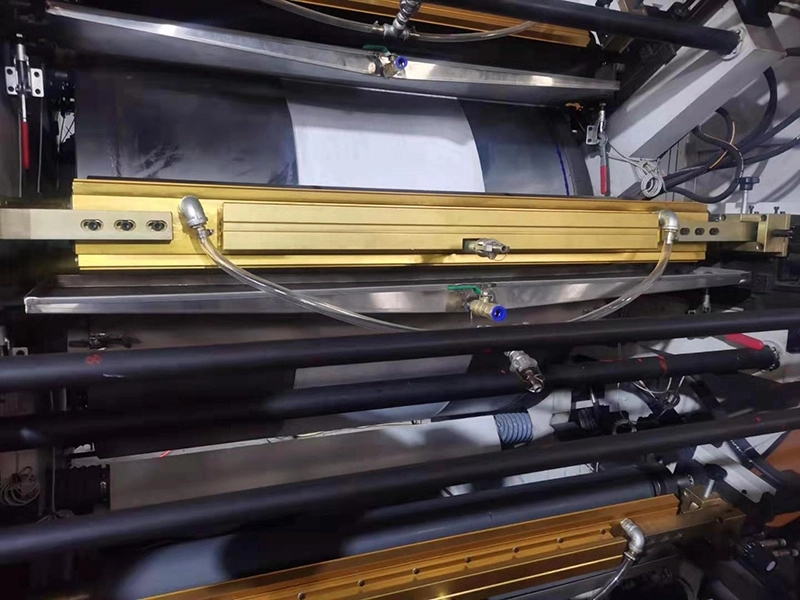

3) وضع كشط الحبر: التعاون مع مكشطة مغلقة لكشط الحبر بالتساوي.
4) وضع إمداد الحبر: مضخة الحجاب الحاجز المزدوجة تقوم تلقائيًا بتدوير إمداد الحبر.
5) وضع التغذية: يتم تغذية أسطوانة اللوحة وأسطوانة أنيلوكس بالهواء المضغوط بالإضافة إلى التغذية اليدوية.
6) أسطوانة لوحة الطباعة: أسطوانة لوحة الطباعة المتكاملة.
أ) نطاق محيط الطباعة: 300 ~ 1000 مم.
ب) وضع النقل: ناقل الحركة الميكانيكي
ج) المشغل اللوني الطولي: يتم ضبطه بواسطة المخفض، بدقة ±0.15 مم.
د) تسجيل اللون الأفقي: تعديل مخفض السرعة، دقيق ±0.15 مم.
7) نظام إمداد الحبر: نظام إمداد الحبر بمضخة الحجاب الحاجز المزدوجة التايوانية للتدوير التلقائي للحفاظ على استقرار لون الحبر.
8) نظام التجفيف: كل مجموعة ألوان طباعة ناعمة مجهزة بفرن صغير، وفرن كبير في الأعلى، ويتم التحكم في درجة الحرارة تلقائيًا.
4. استلام وحدة الجر:
1) الشكل الهيكلي: نوع الضغط ثنائي الطور، الجر النشط.
2) أسطوانة الجر: Φمائة وتسعة وتسعون نقطة صفر أربعة × 1030 مم، مطلية بالكروم الصلب على السطح.
3) لفة ضغط مطاطية: Φمائة × 1030 مم.
4) وضع الضغط على الأسطوانة المطاطية: ضغط أسطوانة الهواء.
5. وحدة اللف:
1) الهيكل: لف محطة واحدة.
2) الحد الأقصى لقطر اللف: Φ1000 مم.

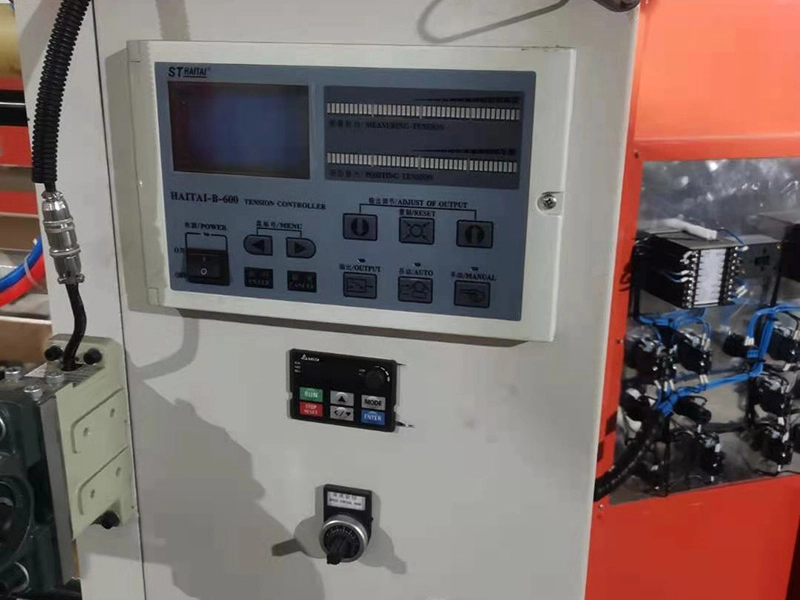

3) نظام التحكم في التوتر: يتم الكشف عنه بواسطة مقياس الجهد الدقيق، واستقبال احتكاك الأسطوانة الواحدة، ومحول التردد عالي الدقة يتحكم تلقائيًا في المحرك.
4) إعداد التوتر: يتم ضبطه بواسطة صمام تنظيم الضغط الدقيق، واللف نشط، والتوتر مستقر.
5) طريقة تركيب قلب الورق: عمود تمديد الهواء 3 بوصة.
6) طريقة تثبيت عمود تمدد الهواء: يتم قفل دبوس قفل الأسطوانة وتثبيته.
7) أسطوانة ضغط اللف: أسطوانة ضغط هوائية من نوع الذراع المتأرجح، مع التقطيع التلقائي لأسطوانة الهواء.
6 、 دليل الأسطوانة والأجزاء القياسية:
1) بكرة التوجيه: عجلة التوجيه المصنوعة من سبائك الألومنيوم Φ80 تخضع للأكسدة الصلبة والتوازن الديناميكي ومعالجة التوازن الثابت.
2) أجزاء ناقل الحركة ومحامل التوجيه: مستوردة.
3) مكونات التحكم الهوائي الرئيسية: محلية.
6. نظام التحكم في الماكينة بالكامل: يتم التحكم فيه عن طريق جهاز التحكم المركزي، وشاشة اللمس المركزية وكمبيوتر PLC. تقوم واجهة الإنسان والآلة بتعيين معلمات العملية، وتعرض حالة التوتر لكل قسم في الوقت الفعلي لمراقبة حالة العمل. الأجهزة الكهربائية الرئيسية هي اومرون وشنايدر.
7. عارض الصور الثابتة: صورة cosai الثابتة.
五、مرافق الدعم (أعدها المستخدمون)
1. مصدر الطاقة: نظام أسلاك ثلاثي الطور، 380 فولت، 50 هرتز.
2. ورشة التنقية.
3. مصدر الهواء: الضغط: 6-7 كجم/سم2.
تحتفظ الشركة بالحق في تعديل المعلمات الفنية للجهاز دون إشعار مسبق.
