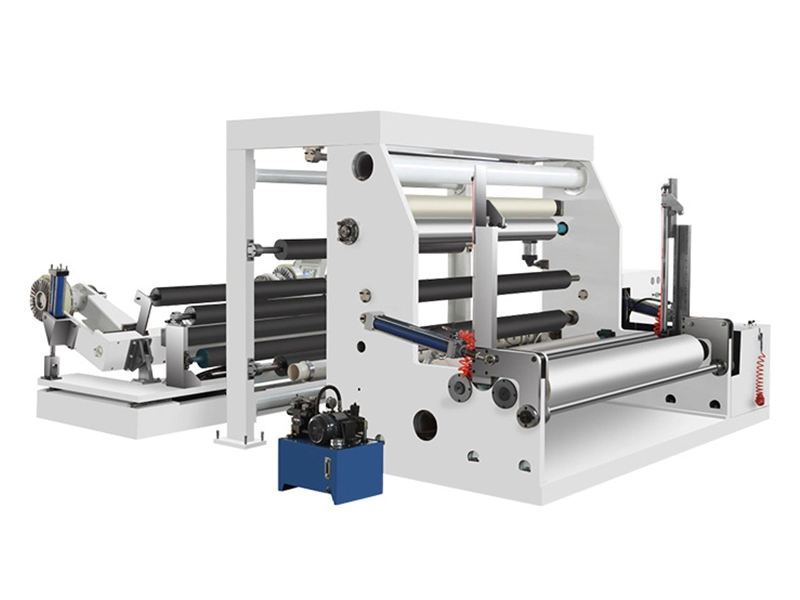

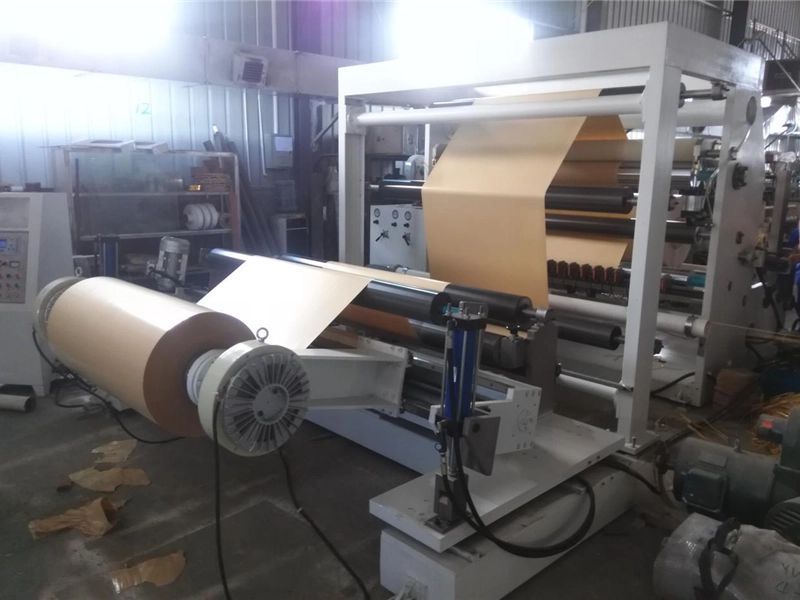

آلة إعادة لف وتقطيع لفة الورق الجامبو

التطبيق:  هذه الآلة مناسبة لإعادة لف وقطع ورق الكرافت، الورق المطلي، الأقمشة غير المنسوجة، إلخ.

المؤشرات الفنية الاساسية:

1. العرض المطبق للمواد الخام: 1300mm

2. الحد الأقصى لقطر تفكيك المواد الخام: أقل من بكرة φ1200mm. 3" ظرف ميكانيكي.

3. الحد الأقصى لقطر ملف المواد الخام: عرض القطع φ1200mm: بكرة سحب 50-1600mm، 3 بوصات

4. فك التوتر: 400N. مجموعتان M × (فرامل هوائية، صمام هوائي نسبي SMC، تحكم تلقائي في التوتر المستمر)

5. طاقة محرك اللف: 16 كيلو وات، محول التردد المطابق، لف احتكاك بكرتين كبيرتين.

6. محرك نفخ حافة النفايات: 1.1kw

7. السرعة الميكانيكية: 300m/min (سرعة القطع 5-300m، تنظيم سرعة التردد المتغير)

8. نظام القطع بالسكين الدائري، مع 25 مجموعة من السكاكين المستديرة.

9. أسطوانة اللف:φ270mm * 1750mm، لفة فولاذية واحدة (مرآة كروم) وعصا مطاطية واحدة (مادة مقاومة للتآكل).

9. الإطار مصنوع من لوح فولاذي 50mm

10. جزء التحكم الرئيسي: نوع متصل عشوائي

تكوين المعدات

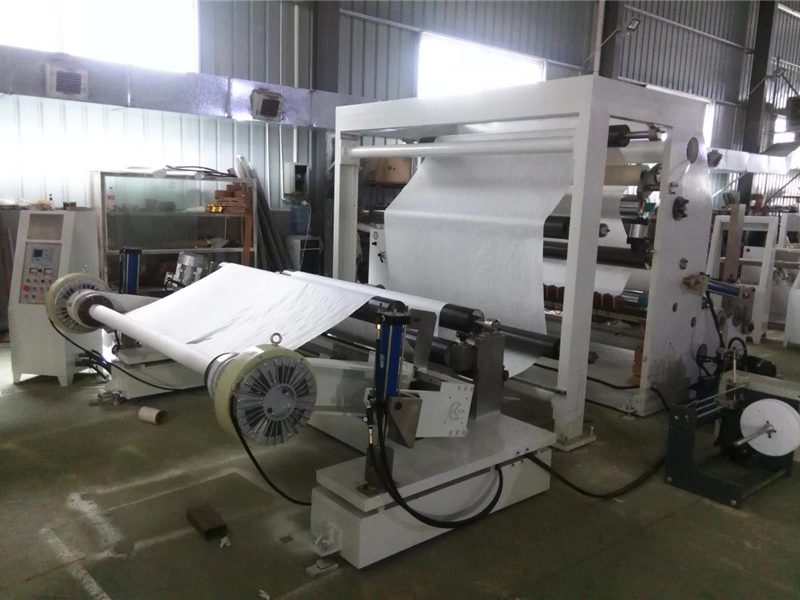

جهاز الفك

(1) يعتمد الفك على التغذية الهيدروليكية. لقط اسطوانة شافتلس.

(2) عملية الفك تعتمد التحكم الهوائي في الفرامل، ويقوم PLC تلقائيًا بحساب قطر الملف لتحقيق التحكم المستمر في التوتر

(3) يمكن لجهاز التصحيح EPC التحكم بدقة في دقة الوجه النهائي (مدفوع بمحرك مؤازر، بحد أقصى 5 طن)، ورأس الكشف بالموجات فوق الصوتية. لا يهتز الإطار أثناء التصحيح. دقة التصحيح ± 0.2 مللي متر.

(4) قطر التفكيك هو الأكبرφ1200mm

2. الإطار الرئيسي: لوح فولاذي 50 مم

3. هيكل النقل: وضع النقل: يستخدم بشكل أساسي ناقل الحركة المتزامن

4. أسطوانة التوجيه: أسطوانة توجيه من سبائك الألومنيوم ذات توازن ثابت، معالجة تصلب السطح. القطرφ120 مم، عرض سطح اللفة 1750 مم.

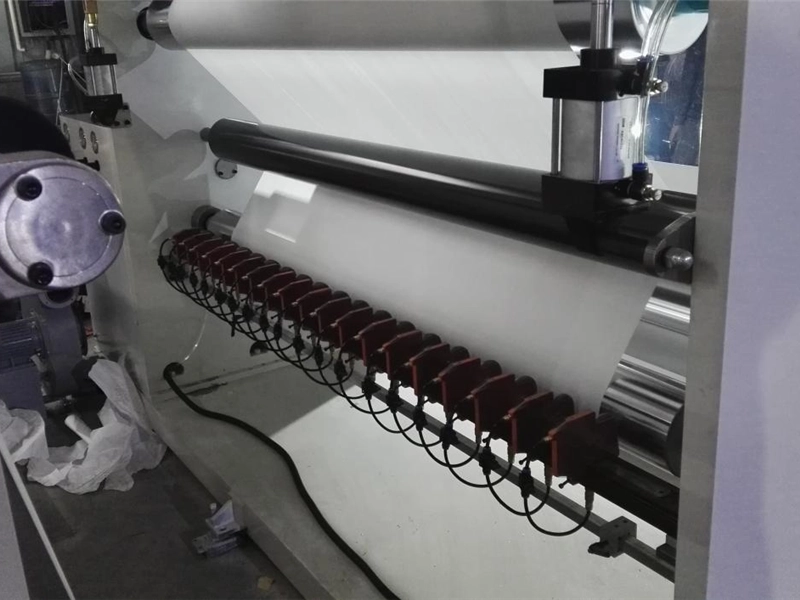

5. جهاز القطع

يتم استخدام القاطع الدائري للقطع، والباقي مجهز بـ 25 زوجًا. يتم إخماد وتلطيف المحاور العلوية والسفلية للقاطع الدائري دون تشوه. الحز مستقر.

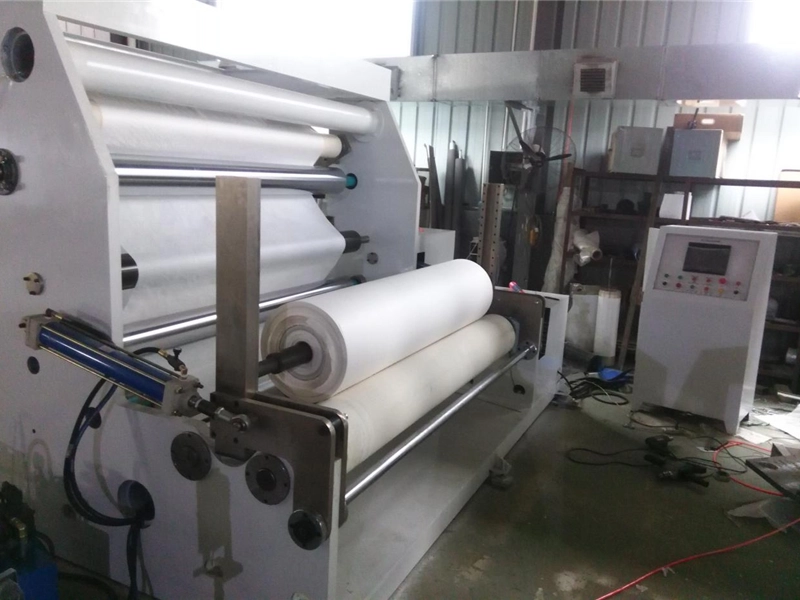

6. جهاز اللف

(1) يعتمد عمود اللف على لف تمدد الهواء ويتم تشغيله بواسطة محرك متغير التردد متجه.

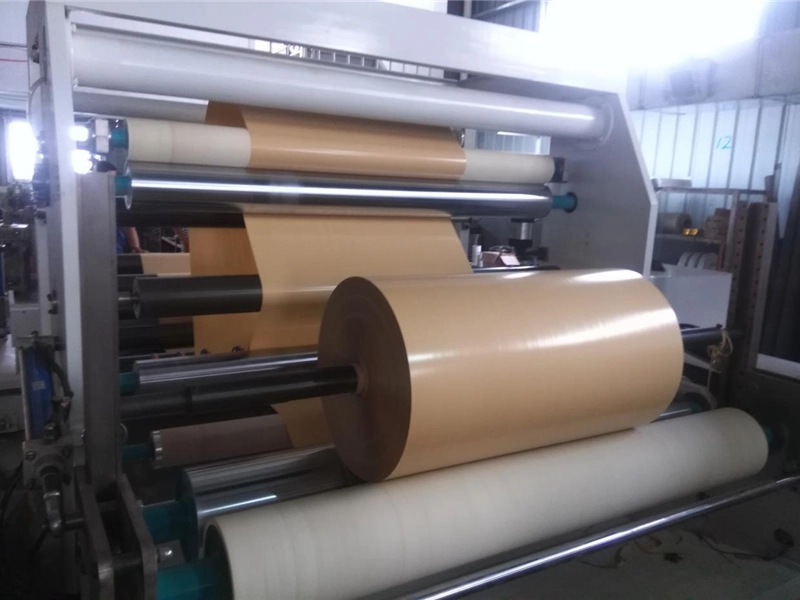

(2) شكل اللف هو ملف مفرد من نوع الاحتكاك بأقصى قطرφ1200mm

(3) يتم استخدام جهاز هوائي لرفع أسطوانة الضغط لعمود السحب (يتم التحكم في الضغط عن طريق صمام تقليل الضغط الدقيق)

7. جهاز نفخ مادة حافة النفايات: تم اعتماد جهاز شفط المروحة بقدرة 1.1KW (مادة الحافة التي تدخل مجرى الهواء مجهزة بجهاز حلقة احتجاز متحرك، وهو مناسب لقطع المواد ذات المواصفات والعروض المختلفة للتشذيب)

8. جهاز التفريغ الأوتوماتيكي: أكمل اللف، وتفريغ المواد تلقائيًا على الأرض أو العربة عن طريق الرفع الهيدروليكي.

9. جزء التحكم

(1) التحكم المضيف: يتم استخدام PLC وشاشة اللمس بين الإنسان والآلة للتشغيل المركزي للجهاز بأكمله.

(2) جزء الفك: التوتر المستمر التلقائي، التوقف التلقائي للمواد المكسورة، الفرامل التلقائية (منع التوقف في حالات الطوارئ في عملية عالية السرعة، ومنع تغذية الجمود)

(3) يتم التحكم في جزء اللف عن طريق جهاز التحكم في التوتر المستمر الأوتوماتيكي الكامل (وظيفة PLC الداخلية)، والقياس التلقائي، وإيقاف التباطؤ (القياس بشكل أساسي بدون أخطاء)، وعرض السرعة الخطية في الوقت الحقيقي.

(4) يتوفر مخطط الدائرة الكاملة ودليل التشغيل

9. سيتم توفير مجموعة من الأدوات بشكل عشوائي
