Máquina cortadora de empuje automático de alta velocidad de 500 m

Solicitud:
Esta máquina es adecuada para cortar celofán, pet, OPP, CPP, PE, PS, PVC, etiquetas antifalsificación de computadoras, computadoras electrónicas, materiales ópticos, rollos de película, rollos de papel de aluminio, varios rollos de papel, rollos de película y diversos materiales después de la impresión.
característica:
一．Parte anfitriona:
1. La estructura principal del equipo está hecha de hierro fundido y placa de acero (la pieza fundida se procesa dos veces y se fija)
2. La varilla impulsora del husillo está hecha de tubo de acero sin costura. Después del temple y revenido, endurecimiento de superficies, enchapado, procesamiento de equilibrio dinámico
3. Las varillas guía son varillas de metal (material de aleación de aluminio) y varillas de goma (material NBR).
4. El modo de conducción de la máquina principal y el material receptor es rueda síncrona y correa síncrona
二．Mecanismo de descarga
1. El mecanismo de descarga es un marco de descarga conectado.
2. Instale un soporte móvil y el dispositivo móvil es un riel guía lineal (Taiwán)
3. No se adopta elevación de presión de aire en el eje para la descarga, lo que ahorra mano de obra de manera efectiva y es fácil de operar.
4. Está equipado con un conjunto de dispositivo de ajuste de desviación, que se puede ajustar con un volante
5. El actuador de tensión de desenrollado es un freno de polvo magnético de Taiwán y un sensor de tensión de Toledo americano.
6. La marca Taiwan BF se utiliza para corregir la desviación, a fin de lograr el efecto de seguimiento de bordes y líneas.
三．Parte del mecanismo de cuerda:
1. El eje receptor está equipado con dos ejes deslizantes neumáticos controlados por una válvula proporcional eléctrica.
2. El modo de bloqueo adopta control neumático.
3. La tensión del devanado es controlada por una válvula proporcional eléctrica FESTO importada de Alemania.
4. El rollo se puede personalizar según los requisitos del cliente.
5. La cortadora adopta control automático y está equipada con 10 soportes para cortadoras.
6. Equipado con 1 juego de dispositivo de soplado de residuos.
7. Equipado con un conjunto de rejilla de descarga de producto terminado.

四．Parte del mecanismo eléctrico:
1. Se utiliza un convertidor de frecuencia vectorial Yaskawa de Japón para la conversión de frecuencia del motor principal.
2. El servomotor principal es el motor Danma de Taiwán.
3. Se utilizan dos convertidores de frecuencia vectoriales japoneses Yaskawa para recibir la conversión de frecuencia.
4. Se utilizan dos juegos de motores Danma de Taiwán como servomotores receptores.
5. LPC adopta control analógico, servomotor y control de sonda CCD
6. El PLC importado se utiliza para lograr una función de control precisa y estable, y la pantalla táctil en color verdadero hace que la visualización de la imagen sea simple y hermosa. El entorno de configuración de parámetros Dialogic puede iniciar la operación sin una configuración complicada: los usuarios solo necesitan ingresar el espesor, ancho, densidad, diámetro y velocidad de las materias primas antes de encender la máquina, y la computadora calcula automáticamente el siguiente trabajo.

Main technical parameters:

Standard parts：

Spare parts：

Optional:

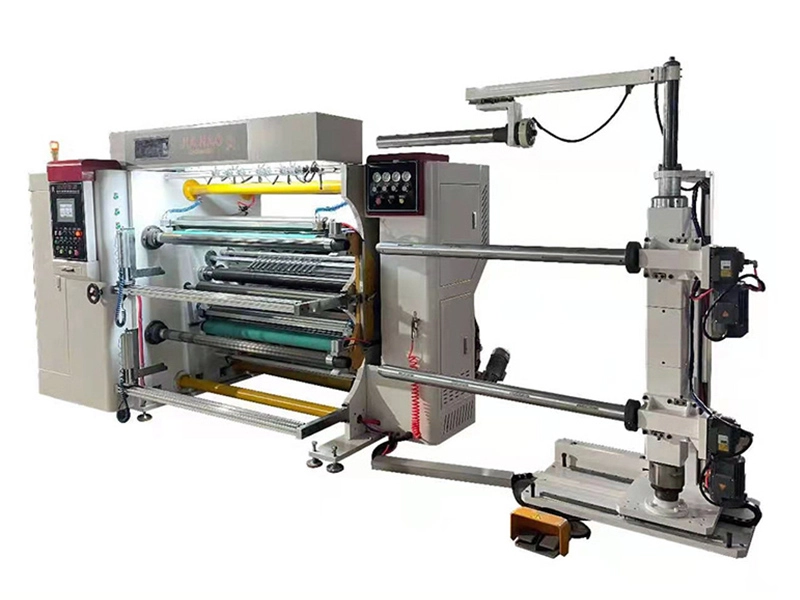

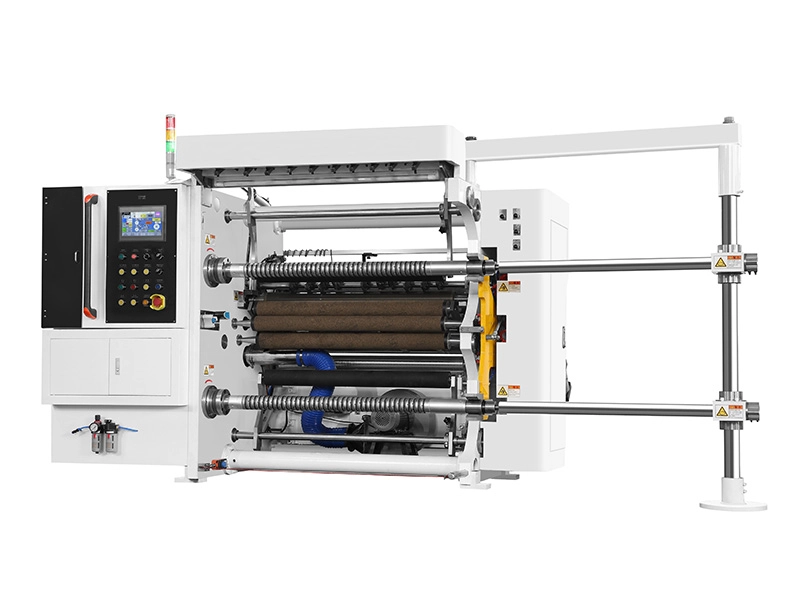

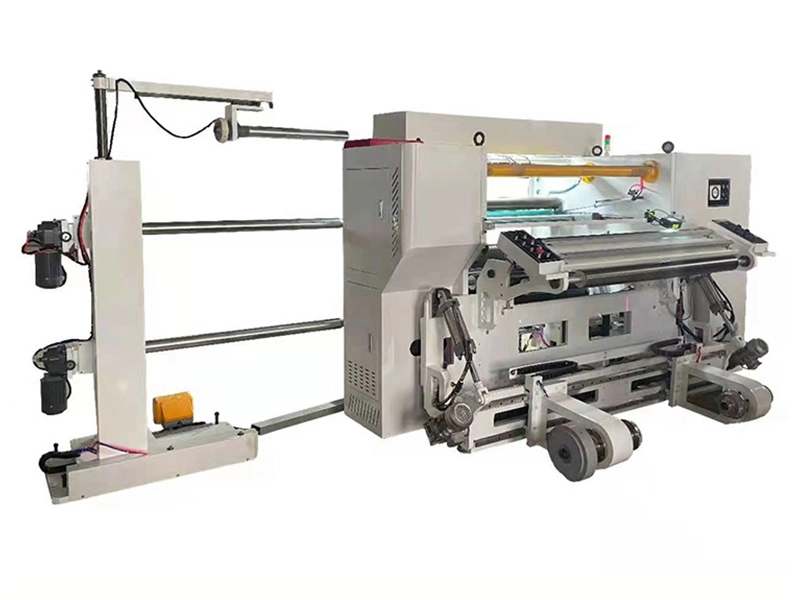

Machine parts photo:
