Máquina cortadora de rollos de papel térmico

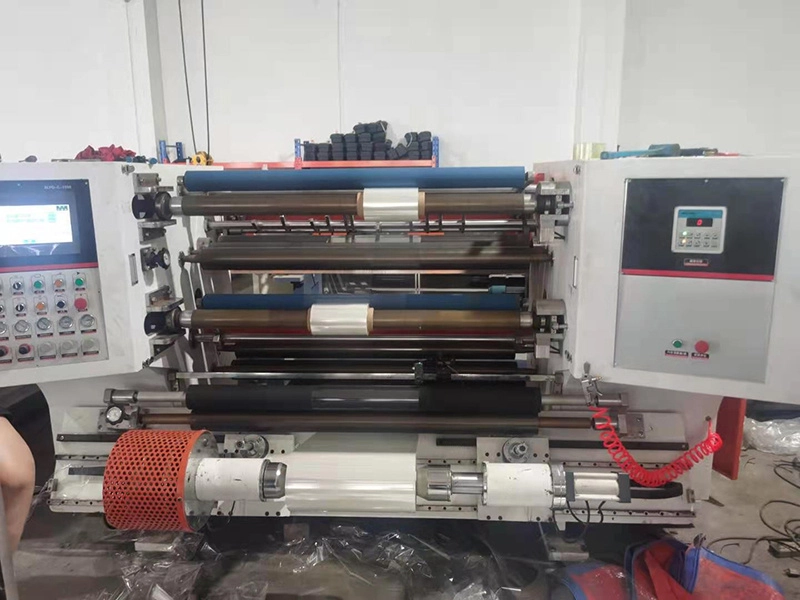

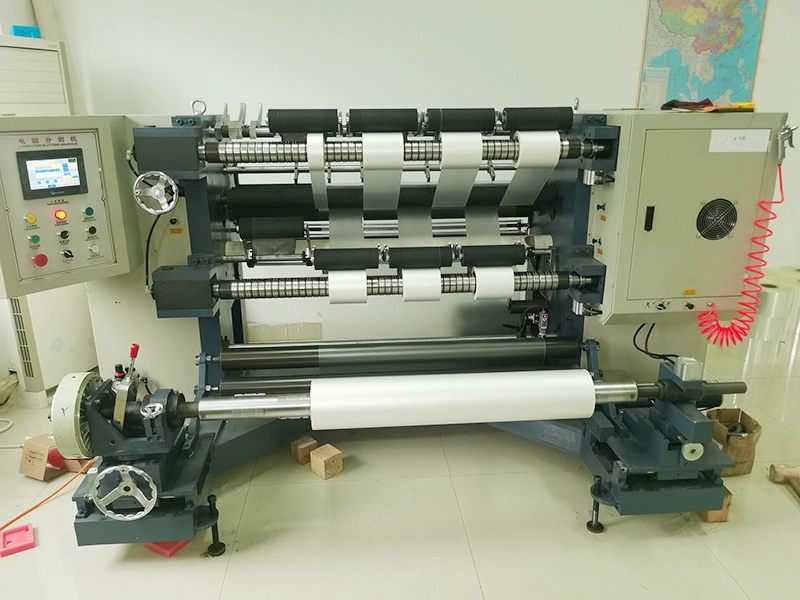

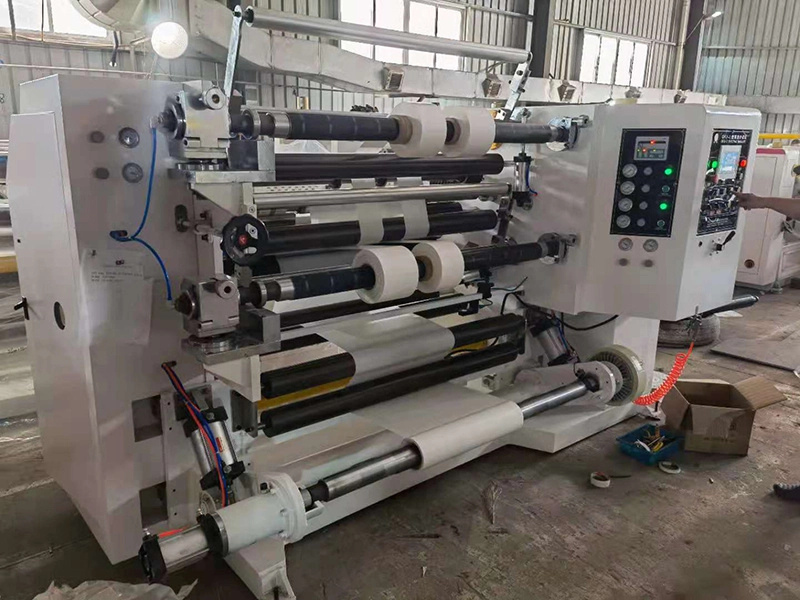

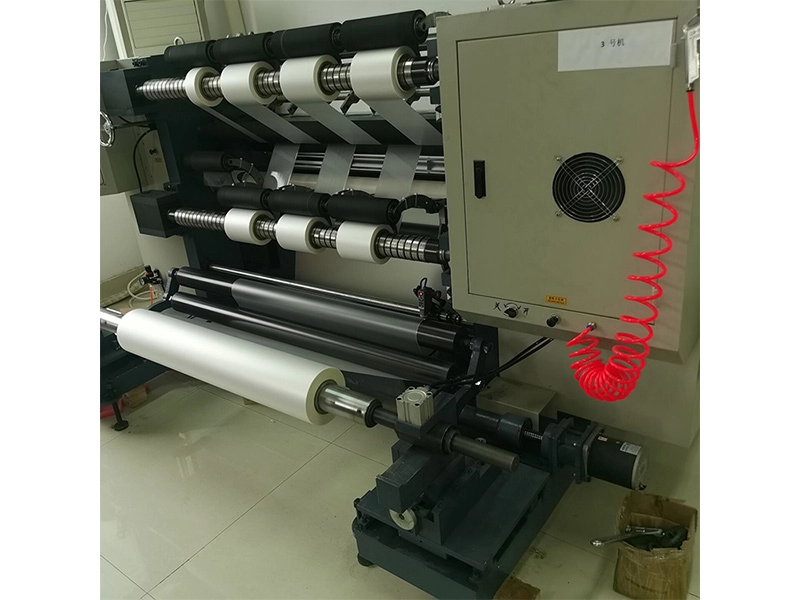

1. Machine details：

2 、 Descripción de la función
Sección de desenrollado
Modo de desenrollado: la bobina de material adopta elevación neumática axial.
Corrección de desviación y desenrollado: la máquina adopta un sistema de corrección de desviación analógico nacional para rastrear el borde del material.
Dispositivo de ajuste de desviación: el rodillo guía de aluminio de desenrollado está equipado con un dispositivo de ajuste de desviación longitudinal, de modo que el material pueda correr paralelo al rodillo guía al máximo, asegurando la precisión y calidad del bobinado.
Detección de tensión de desenrollado: interruptor Hall, coopera con el freno de polvo magnético para realizar la tensión de desenrollado. El interruptor Hall detecta la deformación de desenrollado, el PLC calcula automáticamente el par de salida y la tensión.
Control de desenrollado: la máquina tiene las funciones de arranque, parada, regulación de velocidad, alarma de desenrollado de material sobrante y ajuste de tensión de desenrollado, que coinciden con el lugar de rebobinado y se sincronizan entre sí, y tiene visualización de la velocidad del host y desenrollado. tensión.

Dispositivo de tracción
Transmisión de tracción: el rodillo de tracción es impulsado por un motor de conversión de frecuencia y una correa síncrona.
Rodillo de tracción: después de la corrección del equilibrio dinámico y estático, el rodillo de tracción tiene un funcionamiento estable y sin fuente de vibración, lo que es adecuado para una gama más amplia de materiales y aplicaciones de alta velocidad.
Rodillo de presión de tracción: se selecciona un rodillo de goma como material del rodillo de presión de tracción. Después de la corrección del equilibrio dinámico y estático, se adopta un control neumático para levantar el rodillo de presión de tracción y la presión es ajustable.
> conteo de metros: la rueda de codificación se utiliza para detectar la longitud de trabajo, lo que tiene las ventajas de alta precisión y alta resolución. Teniendo en cuenta los requisitos del proceso de producción, el diseño del programa tiene las funciones de conteo acumulativo de metros y parada automática cuando llega el número.
"Fabricante profesional de máquinas cortadoras"
Dispositivo de corte:
Modo de corte: cuchillo redondo + corte con cuchillo recto.
> número de torretas: torreta redonda + torreta recta, 10 estándar.

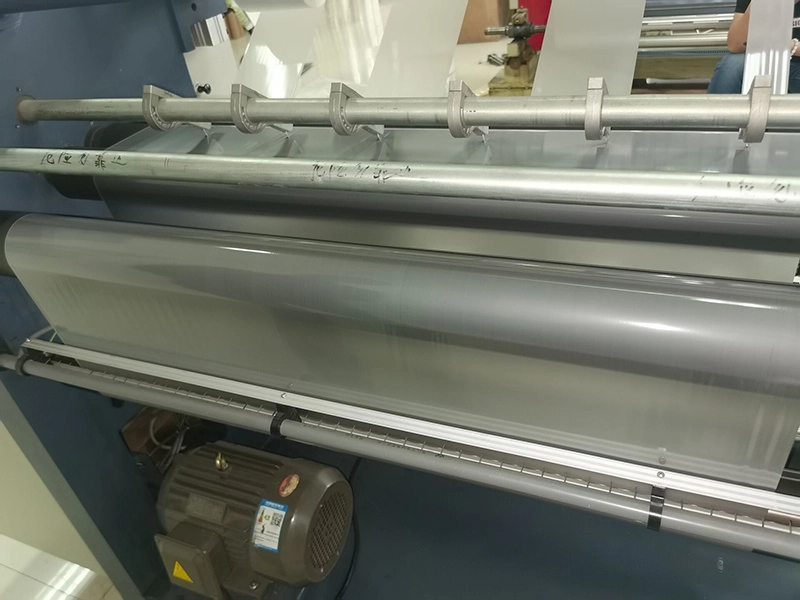

Rodillo guía de transición: rodillo de aluminio de transmisión de transición, con una línea cruzada de diamante en la superficie, lo que hace que el material sea más suave y cómodo en el proceso de operación a alta velocidad.
Dispositivo de borde de desperdicio
> tratamiento del material del borde: el modo de separación de residuos de esta máquina adopta la forma de succión. Cuando el material del borde se separa de la cuchilla cortadora, la rueda guía separará el material del borde desde el interior de la máquina hacia el exterior de la máquina, y la dirección del puerto del borde de desperdicio se ubica en el lado izquierdo de la máquina.

Winding mode: 3-inch air expansion shaft to realize automatic tension control.

Winding drive: magnetic powder clutch, automatic taper tension control and synchronous belt drive are adopted for winding tension control

Back pressure roller: the contact pressure roller is controlled by air cylinder, the pressure of contact roller is controlled by precision pressure regulating valve, the contact pressure roller is rubber roller structure, and the air pressure can be adjusted according to the winding requirements.

Electrical and pneumatic devices

Drive: the drive part is driven by high-performance variable-frequency motor and controlled by matching variable-frequency controller

System to achieve high precision speed.

"Professional slitting machine manufacturer" > control: the host is controlled by PLC program, and the man-machine interface is used to set the operation parameters and monitor the operation status.

Interface: touch screen human-machine interface

Otras configuraciones:
La máquina adopta un tablero de acero de alta resistencia y baja tensión con un espesor de 30 mm. La estabilidad del panel es buena después del alivio secundario de la tensión.
Todas las piezas giratorias de la máquina adoptan rodamientos famosos en el país.
Las partes mecánicas de la máquina son procesadas por el centro de mecanizado y las máquinas herramienta CNC.
El botón de parada de emergencia y el interruptor de emergencia están instalados en la posición de operación de la máquina.

Brand and model of main components：

2. Spare parts

FAQ

Q: When can I get the price?

A: We usually quote within 24 hours after we get your inquiry.If you are very urgent to get the price, please call us or tell us in your email so that we will regard your inquiry priority.

Q: How do you make your price?

A: We make the price according to our comprehensive costing. And our price will lower than the trade company because we are manufacturer.You will get competitive price and high quality.

Q: Can you guarantee your quality?

A: Of course. We are the manufacture factory. More important, we put a high value on our reputation. High quality is our principle all the time. You can be assured on our production completely.

Q: How long does the whole procedure being worked out?

A: After you place an order,for small quantity 15-20 days is enough,for big quantity,we can talk further.

Q: What about the transportation and delivery date?

A: Normally we use sea way for shipment to save customer's money.It is about 25-40 days.It also depends on which country and port you are. If there are some emergencies we can send the goods by air,or by international express, as long as you afford the traffic expense.

Q: Are we still need to install the machine after we got?

A: We will adjust the machine before we deliver to you, also we will send you video and manual to teach you how to use the machine.
