Característica:
1. Del alta al recibo de la corta distancia.
2. La barra de cerámica está equipada con un raspador impreso, húmedo y de color claro.
3. Imprimir repetidamente la circunferencia de 190,5-635 mm, llenar el espacio en blanco de la máquina de impresión flexográfica en cascada, la máquina de impresión de marcas inclinadas, la máquina de impresión de pétalos y la longitud de impresión.
4. El uso del color del engranaje para resolver la brecha, el ensamblaje, el desgaste, etc. del dispositivo de coloración de 360 grados, lo que afecta la precisión del color y la inestabilidad de la impresión.
5. De izquierda a derecha: alimentación de bobina, impresión, secado automático por infrarrojos (curado UV opcional, curado LDE), (opcional: corte de película, laminación, codificación, corte) enrollado para una finalización coherente.
6. Impresión con tinta a base de agua (tinta UV), libre de contaminación, respetuosa con el medio ambiente, la velocidad de impresión varía según el cable de red, la velocidad también es diferente, la velocidad más rápida de impresión de etiquetas es de 90 metros por minuto.
7. Impresión de billetes, etiquetas, cartones, pegatinas de alta calidad, etiquetas de ropa, etc.
8. Materiales de impresión: papel 20~250g/m2, bobina suave autoadhesiva y otros materiales.
9. Proceso: 1 descarga, 2 tensión constante automática, 3 raspador, 4 unidad de impresión, 5 tracción, 6 tensión constante automática, 7 recepción central
Technical parameters:
|
Printed form |
Flexo |
|
Printing speed |
10m/min－80m/min |
|
Mechanical speed |
10m/min100m/min |
|
Maximum width of substrate |
320mm |
|
Printing width |
50-280mm |
|
Printing circumference |
190.5-635mm |
|
Plate thickness |
1.7/ 2.28mm（special advance notice） |
|

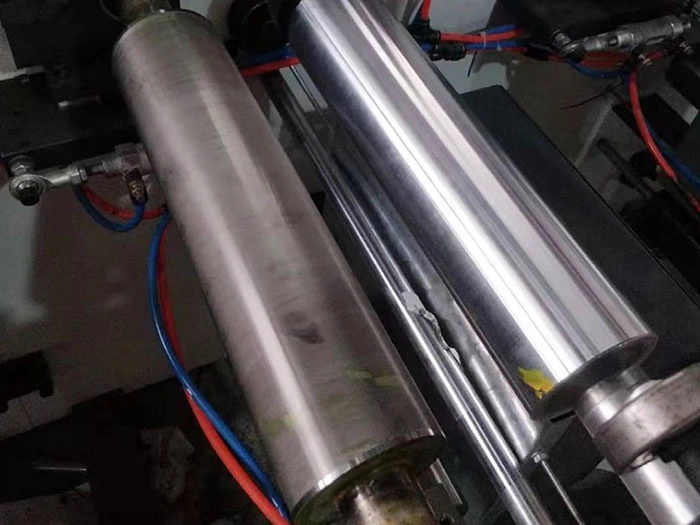

Anilox roller specifications |
Φ85*250*4 |
|
Aluminum guide roller specifications |
Φ70*250 |
|
Printing bottom roller |
Φ85*250 |
|
Unwinding maximum diameter |
Φ500 mm |
|
Maximum winding diameter |
Φ500 mm |
|
Oven maximum temperature |
80℃ |
|
Substrate core diameter |
74mm |
|
Total power of the whole machine |
10kw |
|
Drying heat source |
Electric heating |
|
Machine weight |
2500KG |
|
Dimensions |
3500(L) x 1000 (W) x 1200（H）mm |
|
Body color |
White (special advance notice) |
The machine configuration：
1. Unwinding device：
1) Single arm center roll up
2) Maximum diameter of unwinding: Φ500 mm
3)Inflatable shaft specification: 3”
4) Number of inflation shafts：1
2. Printing unit
1) Drive mode: geared motor drive, synchronous belt drive.
2) Printing plate shaft：
（1）Vertical color: manual
（2）Horizontal color: manual
3)Overall composition: plate roll, scraper, ink tray, anilox roller.
4）Scraper: It adopts one-way scraper. The material of the scraper is made of high-strength aluminum alloy profile, which is convenient and quick to load, unload and clean.
4． Drying device：
1) Each color group is equipped with strong wind + infrared oven drying (optional: UV curing, LED curing)
2) The oven electric heating and fan intelligent control, the temperature inside the oven can be controlled.
5．Winding device
1) Winding method: One-arm center curl
2) Paper core installation method: Expansion shaft expansion 1
3) Inflatable shaft specification: 3”
4) Tension control: Fully automatic tension control
5) Winding tension range: 1-5KG/full width
6) Single winding diameter: Maximum Φ500mm.
Supporting facilities (users are responsible for their own)
1. Power supply: 3-phase *380V*50HZ, three-phase west line system
2. air compressor: 1KW (1 set)
