Matériaux applicables :

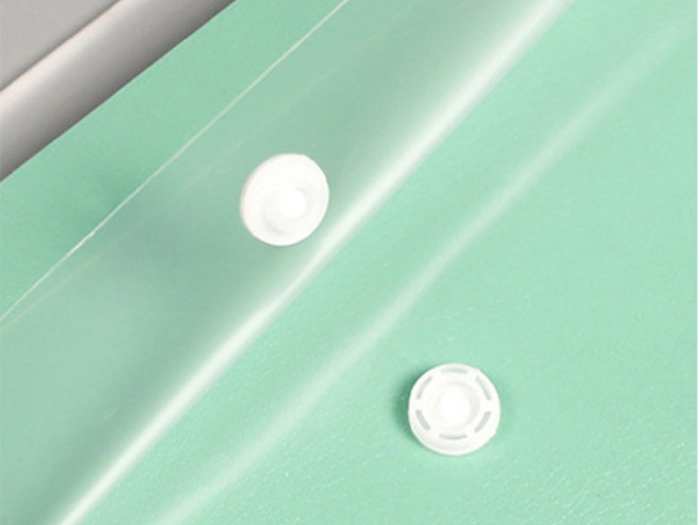

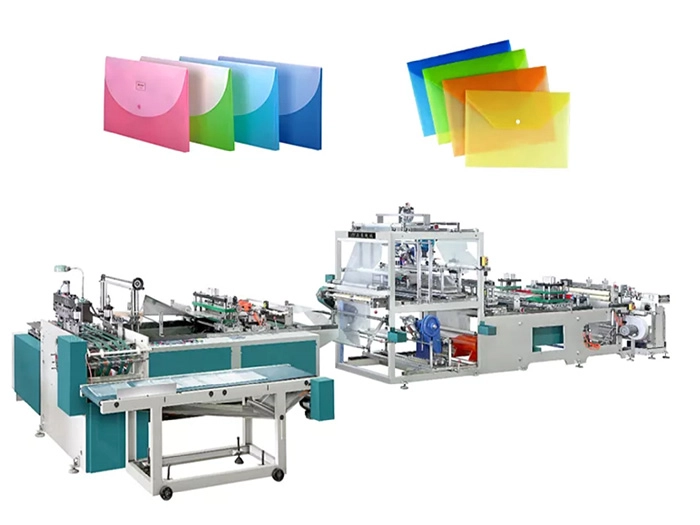

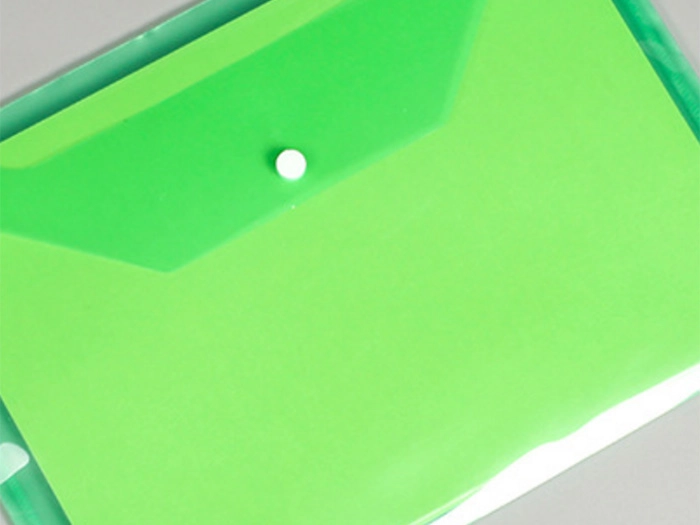

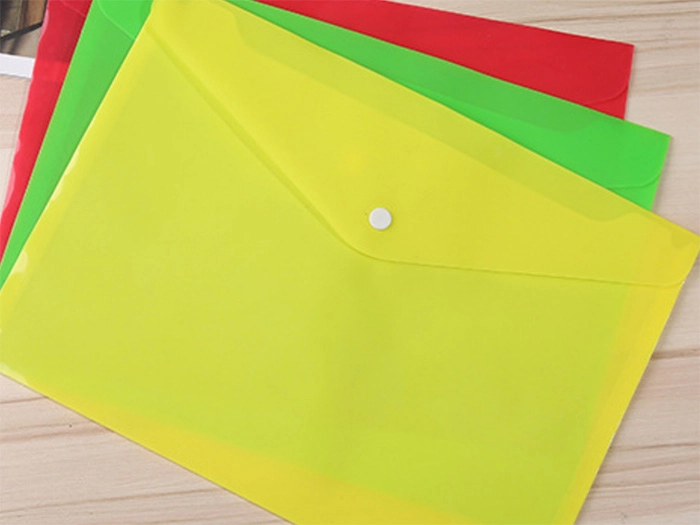

La machine est un fabricant professionnel de dossiers et de sacs à boutons W209. La bobine de feuille PP est utilisée pour fabriquer des dossiers et des sacs à boutons sans joint de bride.
2、 Paramètres techniques :
(1). Matériau applicable : la feuille PP peut être utilisée pour fabriquer un sac à 209 boutons et un dossier E310 sans joint de bride.
(2). Vitesse de fabrication effective :
E310 : 70 ~ 100 feuilles/min
Sac à boucle 209 : 40-50 pièces/minute.
(3). Largeur effective de fabrication de sacs : ≤ 240 mm
(4). Longueur effective de fabrication de sacs : ≤ 360 mm
(5). Épaisseur d'étanchéité et de coupe efficace : 0,1 mm ~ 0,2 mm
(6). Diamètre maximum de déroulement : Φ 600 mm
(7). Dimension hors tout : 8 500 × 1 300 × 1 350 (L × l × H)
(8). Tension de fonctionnement : triphasé AC380V 50 Hz 9 kW.
(9). Poids mécanique : 2,5t
3、 Configuration principale des machines :
1. Longueur fixe et contrôle principal :
(1). Il adopte le PLC Yonghong de Taiwan comme contrôle principal, la traction servo à longueur fixe de Taiwan "Shilin" et l'interface de fonctionnement homme-machine à écran tactile couleur.
(2). Équipé d'un comptage automatique, d'une alarme anticipée, d'un arrêt à l'arrivée, d'un affichage du numéro, d'un arrêt de haut niveau, d'une alimentation automatique, d'un contrôle par ultrasons et d'autres fonctions.
2. Hôte :
Le convertisseur de fréquence vectoriel « piner » est utilisé comme contrôle de régulation de vitesse du moteur principal.
3. Alimentation :
La structure d'alimentation en surplus du bras oscillant est adoptée et la conversion de fréquence vectorielle « piner » suit l'alimentation de régulation de vitesse. Il est équipé de deux coupe-bordures et de deux couteaux presse-fils pneumatiques.
4. Partie déroulement :
(1). Équipé d'un système de contrôle automatique de correction de déviation binoculaire automatique.
(2). Le diamètre maximum de déroulement est de 600 mm.
(3). La largeur maximale de déchargement est de 700 mm.
(4). L'arbre de déroulement est un arbre d'expansion d'air de trois pouces et un arbre mécanique.
(5). Avec système de contrôle manuel de la tension des particules magnétiques.
5. Réception :
La réception de matériaux de type courroie est adoptée et contrôlée par une régulation de vitesse de conversion de fréquence vectorielle « piner ».
6. Pièce d'étanchéité :
Les ultrasons de scellage de fil (domestiques) adoptent un pressage mécanique monté en bas.
7. Pièce de fixation automatique :
Cette pièce adopte un cadre soudé intégral, composé des dispositifs suivants :
(1). Une paire de dispositifs de traction à longueur fixe servo-entraînés sont équipés de rails de guidage mobiles longitudinaux et transversaux
(2). Deux dispositifs de fixation automatiques
8. Autres appareils connectés :
(1). Une paire de matrices semi-circulaires et une matrice à trous de forme spéciale
(2). Une paire de matrices de poinçonnage pneumatiques
(3). Plateforme de réception AB
(4). Un ensemble de dispositif d'estampage à chaud (dernier échantillon)
(5). Un jeu de matrices de poinçonnage concaves (pour 209) (selon le sac d'échantillon du demandeur)
(6). Un jeu de matrices de poinçonnage semi-circulaires (pour 209) (selon le sac d'échantillon du demandeur)
(7). Une paire de moules à trous ronds de 1,5 mm de diamètre (pour 209)
(8). Equipé d'un eye tracking électrique
IV Installations de support : (veuillez être responsable par l'utilisateur)
1. Alimentation : triphasé à quatre fils AC 380 V 50 Hz et fil de mise à la terre. (Exigences relatives au fil de terre : le renfort ou le tuyau en acier d'un diamètre de 30 ~ 50 mm et d'une longueur de plus de 1,5 m doit être directement enfoncé dans le sol et sorti avec un conducteur de 4 mm2 à l'extrémité supérieure). Il est absolument interdit de connecter le fil zéro à la machine.
2. Site d'installation : La dureté du sol est requise pour garantir qu'après l'installation et la mise en service de l'équipement, il n'y aura pas de tassement des fondations pendant le fonctionnement, ce qui entraînerait un fonctionnement anormal de l'équipement ou l'endommagerait.
3. Pression d'alimentation en air : 5 kg/cm² au-dessus d'une pression constante.
4. Puissance de veille de la machine entière : 20KW
