一、Main Technical Parameters:
|
型号 Model |
HKA-1100 |
|
原材料最大直径 Max.Diameter of Unwinding |
直径1400mm φ1400mm |
|
最大截切宽度 Max. Cutting Width |
1100mm |
|
截切长度 Cutting Length |
A4/A3(297*210mm,297*420mm) |
|
截切速度 Cutting Speed |
50-200times/min *4 |
|
纸张克重 Paper GSM |
60-120g |
|
横纵精度 Cutting Precision |
±0.2mm |
|
堆叠高度 Ream Height(mm) |
500张 500pcs |
|
电源总功率 Total Power |
约 12kw |
|
机器重量 Machine Weight |
6500kg |
|
空压机气源 Compressed air(Mpa) |
客户自配0.6-0.8(Customer's own responsibility) |
|
主要电源 Main power source |
三相四线 380V/50HZ, 3phase 4 wires |
|
外形尺寸(L×W×H) Machine Size(L*W*H) |
9500×3200×1800（mm） |
二、Configuration de la machine：

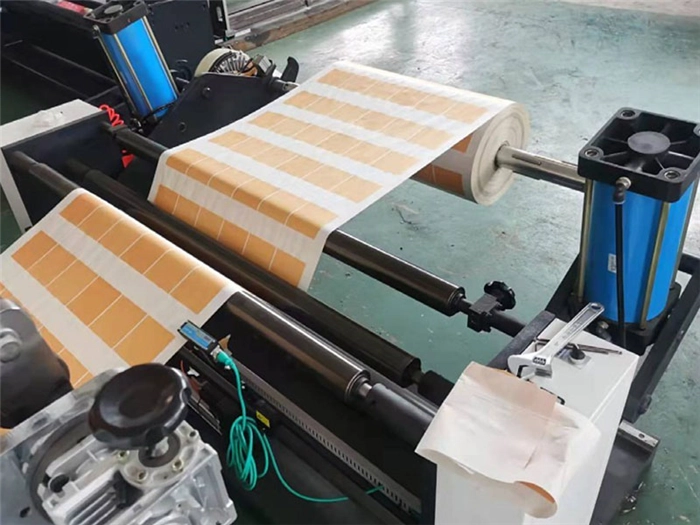

Unité de déroulement :
1. Manière de contrôle : via la méthode de contrôle de bande PLC (Panasonic Japon)
2. Le déroulement utilise un arbre à air 3# (l'arbre 3-6# peut être choisi) (deux ensembles)
3. Le rouleau d'entraînement utilise un rouleau en aluminium, via un rouleau de guidage en alliage d'aluminium équilibré statiquement
4. La position du matériau de base peut être ajustée.
5. Arbre à air automatique (l'arbre peut être personnalisé) système de structure de l'équipement de chargement
6. Utilisation du système de contrôle de position du bord de contrôle de cellule photoélectrique (deux ensembles)
三、Main electrical equipment
|
序号（Number) |
名称 (Name) |
产地 (Brand) |
|
1 |
PLC控制（PLC modular） |
日本松下（JapanPanasonic） |
|
2 |
触摸屏(Touch Screen) |
台湾威纶 (China TaiwanWeinView) |
|
3 |
机器主电机(The main traction motor) |
上海三相异步电机1.5KW (China Shanghai1.5KW) |
|
4 |
送料伺服电机(Feed motor) |
日本安川伺服3KW( Japan,YASKAWA 3KW) |
|
5 |
变频器(convertor) |
中国正弦( China,SINEE) |
|
6 |
张力系统(Tension System) |
自动张力(automatic tension) |
|
7 |
纠偏系统(EPC) |
光电纠偏(Ultrasonic correction) |
|
8 |
气动元件(Pneumatic components) |
台湾金器(Mindman) |
|
9 |
横切刀(revolving knife) |
中国锋钢横切刀 (China HSS ( two sites )) |
|
10 |
圆刀分切(slitting knife) |
中国圆刀7付(China 7 sites) |
|
11 |
排废风机(fan) |
中国0.75KW（China0.75kw) |
|
12 |
电器(Electrical) |
法国施耐德（Schneider) |
|
13 |
开关按钮(switch knob) |
法国施耐德（Schneider) |
|
14 |
接近开关(Proximity) |
欧姆龙 （OMRON) |
|
15 |
轴承(Bearing) |
中国哈尔滨（China Harbin） |
|
16 |
输送带（conveyor） |
中国（China） |
|
17 |
报警器（alarm） |
中国（China） |
|
18 |
直线轨道（Linear Orbit ） |
中国台湾（China Taiwan ） |
|
19 |
同步带（Timing Belt） |
中国（China） |
|
20 |
磁粉（Magnetic powder） |
中国严新（China yanxin ） |
