Ⅰ. Description

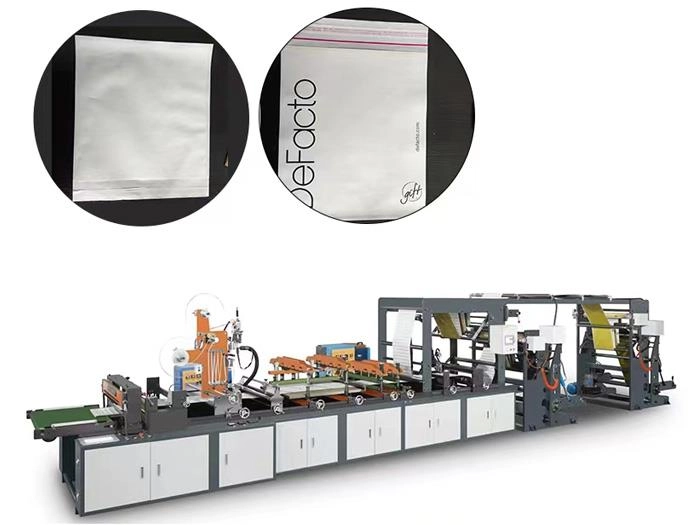

Cette machine est spécialement développée pour fabriquer des sacs à vêtements en papier transparent à fermeture sur trois côtés par collage en ligne. La machine utilise deux rouleaux de papier pur, qui sont collés et scellés en ligne, du déroulement du papier au produit fini, terminés en même temps. Le sac fini est plat et beau, le fonctionnement de l'équipement est simple et facile à apprendre, et c'est un équipement très rentable.
Ⅱ. Paramètres techniques:
1. Matériel approprié : tous les types de rouleaux de papier.
2. Vitesse mécanique maximale : 60 pcs/min, les petits sacs peuvent être fabriqués en deux lignes.
3. Largeur maximale du sac : 600 mm
4. Longueur maximale du sac : 750 mm
5.Diamètre de déroulement maximum : φ1200 mm
6.Largeur de déroulement maximale : 750 mm
7.Dimension hors tout : longueur 12,5 m, largeur 1,8 m et hauteur 2 m.
8.Puissance requise : AC triphasé cinq lignes 27KW
9. Corps de machine à panneaux d'acier
10.Pression de l'air : pression constante supérieure à 6 kg/cm²
Ⅲ. Configuration de l'équipement :
1. Contrôle principal
PLC comme contrôle principal, interface homme-machine de 10 pouces, système à deux servomoteurs, contrôle séparément la longueur fixe, application transversale de la colle, pistolet à colle tenant le levage du rouleau et les mouvements du coupeur.
2. Appliquer une partie de colle

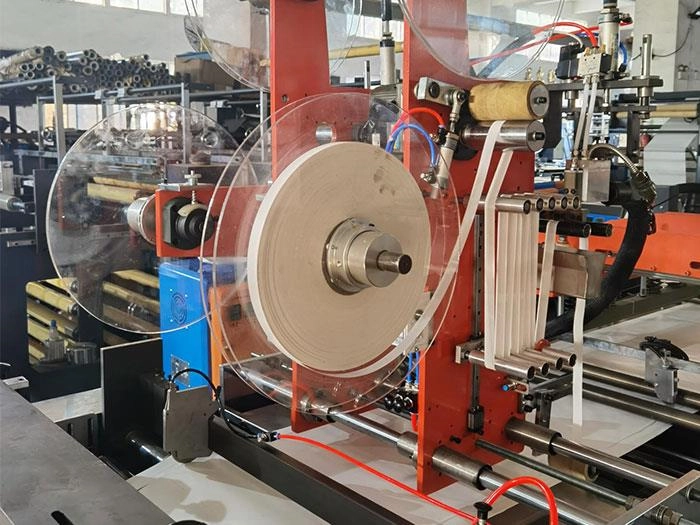

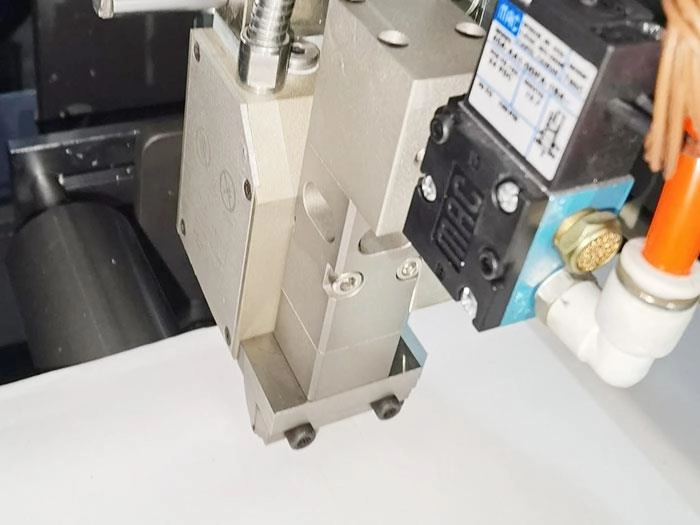

Cette machine est équipée de 2 ensembles de machine à colle thermofusible, l'une sert à appliquer la colle thermofusible sur le rabat du sac, et est également équipée d'un dispositif de déroulement du papier à deux lignes et d'un dispositif d'application de colle. (peut faire en deux lignes lorsque la hauteur du sac est inférieur à 350 mm.) L'autre est la machine à colle à deux sorties, elle est utilisée pour appliquer de la colle transversalement et longitudinalement sur les trois côtés du sac. L'application transversale de colle était entraînée par un servomoteur et peut entraîner le pistolet à colle pour appliquer de la colle en fonction de la longueur définie. L'autre pistolet à colle sert à appliquer de la colle sur le fond de la colle dans le sens de la longueur.

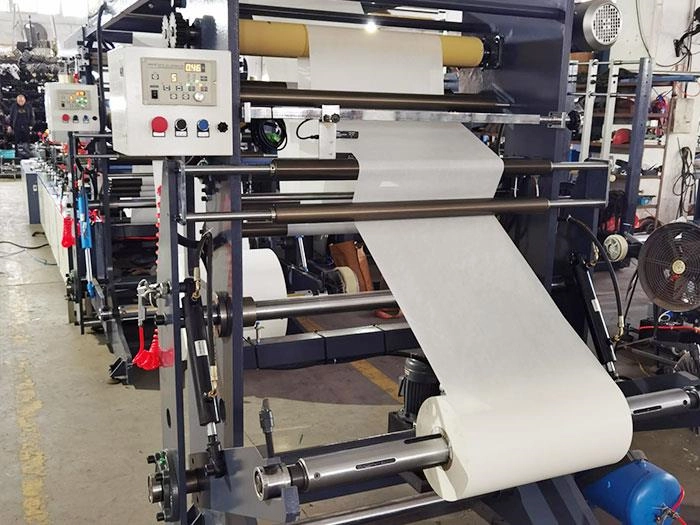

3. Partie déroulement

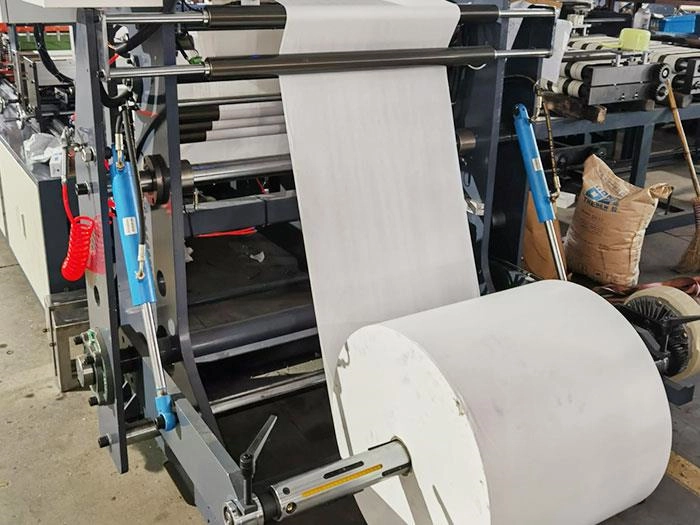

Il existe deux supports de déroulement indépendants, tous deux équipés d'un frein de tension de poudre magnétique automatique, d'un redresseur de déviation informatisé et d'un dispositif de levage hydraulique pour le matériel. L'arbre de déroulement est constitué d'arbres à air de trois pouces.
4.Pièce d'étanchéité
Cette machine est équipée de deux jeux de couteaux de scellage transversaux et d'un jeu de couteaux de scellage longitudinal. Les deux ont un couteau de thermoscellage et un couteau de refroidissement. La largeur du couteau est de 20 mm (peut être personnalisée selon les exigences du client).
1. Suivi oculaire électrique
Équipé d'un capteur Kontec fabriqué à Taiwan
2. Partie coupante :
Équipé d'un couteau en acier rapide résistant à l'usure, d'un dispositif de cisaillement par torsion et équipé d'un couteau comme pièce de rechange en même temps.
3. Partie réceptrice :
Il y a des courroies de réception mobiles et la table de réception, et les produits sont transportés vers la plaque de réception par la bande transporteuse.
Ⅳ. Installations de soutien : (la fourniture de l'acheteur)
1. Alimentation : triphasé 4 fils AC380V 50 Hz et terre (remarques : le diamètre de l'acier doit être de 30 à 50 mm, la longueur est supérieure à 1,5 m directement mise dans le sol, et il doit y avoir un conducteur de ligne qui dépasse 1,5 m). 4 mm carrés mènent à l'envers du sol) Interdire strictement la ligne nulle reliant la machine.
2. Installation déposée : L'acheteur doit s'assurer que le sol est suffisamment dur pour permettre à la machine de fonctionner de manière stable après l'installation et le débogage. Et pour éviter les tassements du sol qui rendent la machine anormale ou cassée.
3. Pression d'air : pression d'air constante de 5 kg/cm²
4.Puissance requise : AC TRIPHASÉ CINQ FILS 380 V 50 Hz, 50 KW
