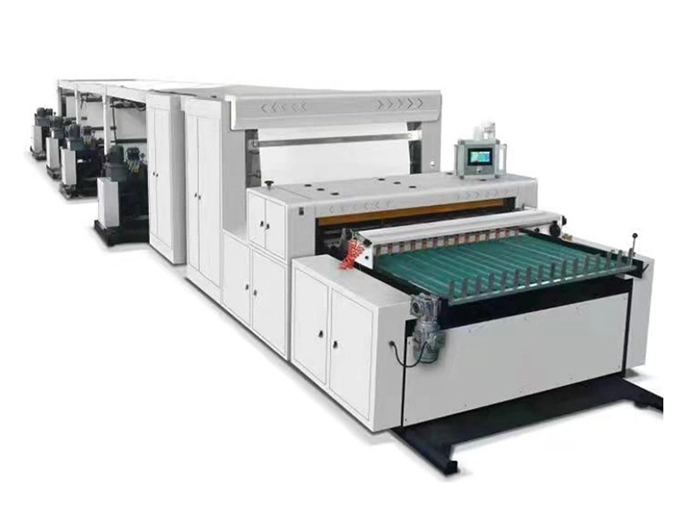

HKA-1100 Автомат для резки формата А4

Применение продукта:

Эта машина подходит для большого количества бумаги, ламинированной бумаги и пленки формата A4/A3 и т. д., лучшая машина для резки рулонов больших размеров.

一、Main Technical Parameters:

型号 Model

HKA-1100

原材料最大直径   Max.Diameter of Unwinding

直径1400mm φ1400mm

最大截切宽度  Max. Cutting Width

1100mm

截切长度      Cutting Length

A4/A3(297*210mm,297*420mm)

截切速度     Cutting Speed

50-200times/min *4

纸张克重     Paper GSM

60-120g

横纵精度   Cutting Precision

±0.2mm

堆叠高度    Ream Height(mm)

500张     500pcs

电源总功率 Total Power

约 12kw

机器重量   Machine Weight

6500kg

空压机气源 Compressed air(Mpa)

客户自配0.6-0.8(Customer's own responsibility)

主要电源  Main power source

三相四线         380V/50HZ, 3phase 4 wires

外形尺寸(L×W×H)   Machine Size(L*W*H)

9500×3200×1800(mm)



二、Конфигурация машины:
Блок размотки:
1. Способ управления: через способ управления лентой ПЛК (Panasonic Japan)
2. Для размотки используйте воздушный вал 3# (можно выбрать вал 3-6#) (два комплекта)

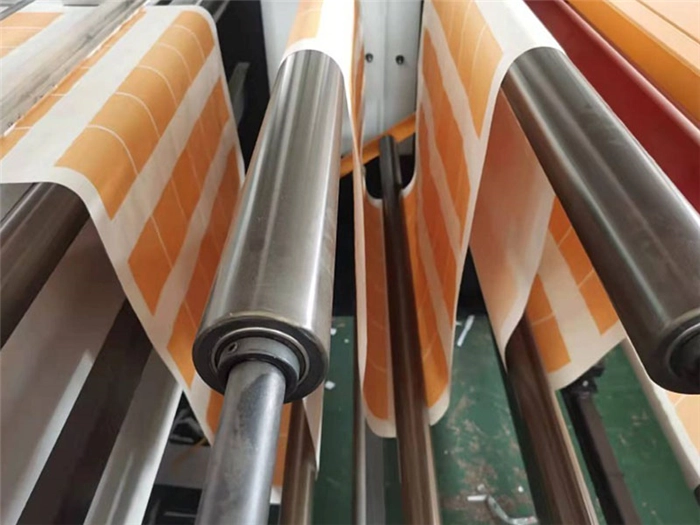

3. Ведущий ролик использует алюминиевый ролик через статически сбалансированный направляющий ролик из алюминиевого сплава.
4. Положение основного материала можно регулировать.
5. Автоматическая система конструкции погрузочного оборудования (вал может быть настроена).

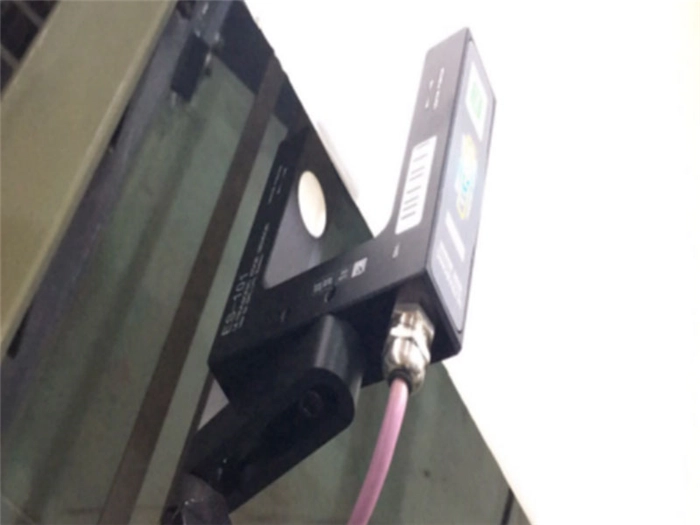

6. Система контроля положения кромки управления при размотке с использованием фотоэлемента (два комплекта)

三、Основное электрооборудование

序号(Number)

名称 (Name)

产地 (Brand)

1

PLC控制(PLC modular)

日本松下(JapanPanasonic

2

触摸屏(Touch Screen)

台湾威纶  (China TaiwanWeinView)

3

机器主电机(The main traction motor)

上海三相异步电机1.5KW  (China Shanghai1.5KW)

4

送料伺服电机(Feed motor)

日本安川伺服3KW( Japan,YASKAWA 3KW)

5

变频器(convertor)

中国正弦( China,SINEE)

6

张力系统(Tension System)

自动张力(automatic tension)

7

纠偏系统(EPC)

光电纠偏(Ultrasonic correction)

8

气动元件(Pneumatic components)

台湾金器(Mindman)

9

横切刀(revolving knife)

中国锋钢横切刀 (China HSS ( two sites ))

10

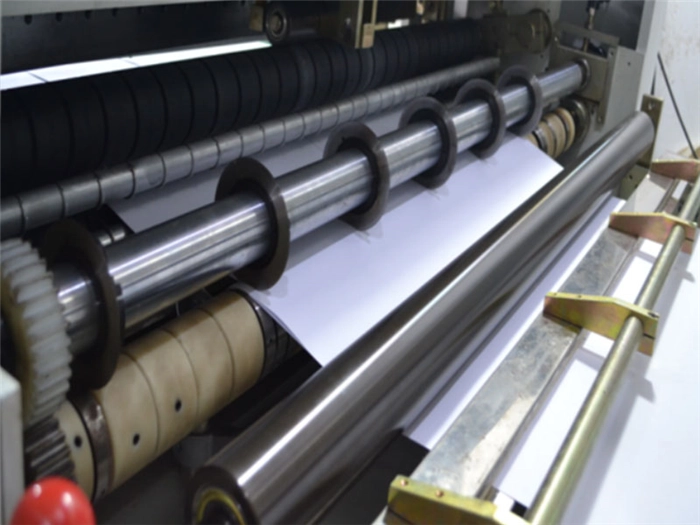

圆刀分切(slitting knife)

中国圆刀7付(China  7 sites)

11

排废风机(fan)

中国0.75KW(China0.75kw)

12

电器(Electrical)

法国施耐德(Schneider)

13

开关按钮(switch knob)

法国施耐德(Schneider)

14

接近开关(Proximity)

欧姆龙 (OMRON)

15

轴承(Bearing)

中国哈尔滨(China Harbin)

16

输送带(conveyor)

中国(China)

17

报警器(alarm)

中国(China)

18

直线轨道(Linear Orbit )

中国台湾(China Taiwan  )

19

同步带(Timing  Belt)

中国(China)

20

磁粉(Magnetic powder)

中国严新(China yanxin )
