Основные характеристики машины:
1. Эта машина может производить пакеты из крафт-/поли/перламутровой пленки/алюминизированных и пузырчатых ламинированных пакетов.
2. Машина может производить пакеты как в одну, так и в две линии.
Длина изготовления: 500 мм.
3. Машина может соединять пузырчатую пленку без остановки.
4. Эта машина использует управление движением в качестве основной системы управления, разработанной в компании.
5.двойная фотоэлектрическая система слежения за глазами, которая может регулировать натяжение пленки при запечатывании, чтобы избежать растяжения пленки при эффективном запечатывании. А электрический глазок самостоятельно отслеживает резаки при изготовлении печатного материала.
6. Эта машина использует двойной сервопривод YASKAWA для фиксированной длины.
7. Двойное рабочее положение разматывающей рамы машины для нанесения клея-расплава.
8. Эта машина оснащена несколькими системами контроля отклонения пленки для управления складной частью.
9. Эта машина оснащена независимым компьютером, исправляющим отклонения в условиях размотки в одном рабочем положении.

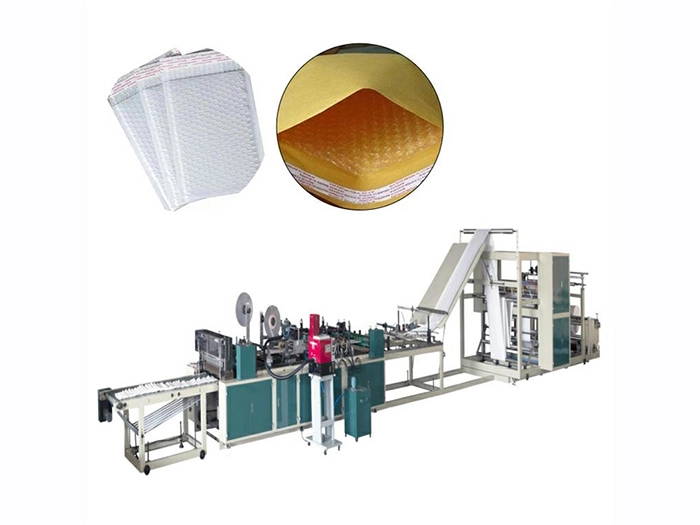

一、Внедрение машины

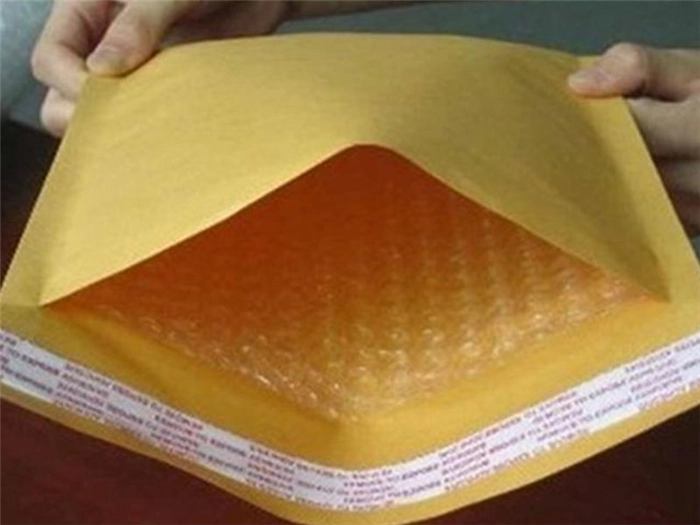

1. Эта машина является профессиональной для изготовления пузырчатых почтовых отправлений из ламинированной пузырчатой пленки.
2. Способ изготовления пакетов: от ламинированной пленки до складывающего устройства, термопрессования, перекрестного запечатывания и, наконец, разрезания на стандартные ламинированные пузырьковые почтовые конверты.
3. В этой машине используется передовая технология контроллера движения. Он контролируется компьютерной программой от размотки пленки до резки. Эта высококачественная, простая в эксплуатации и профессиональная машина позволяет изготавливать красивые и долговечные почтовые конверты с пузырьками.
二、Технические параметры
1. Подходящий материал:

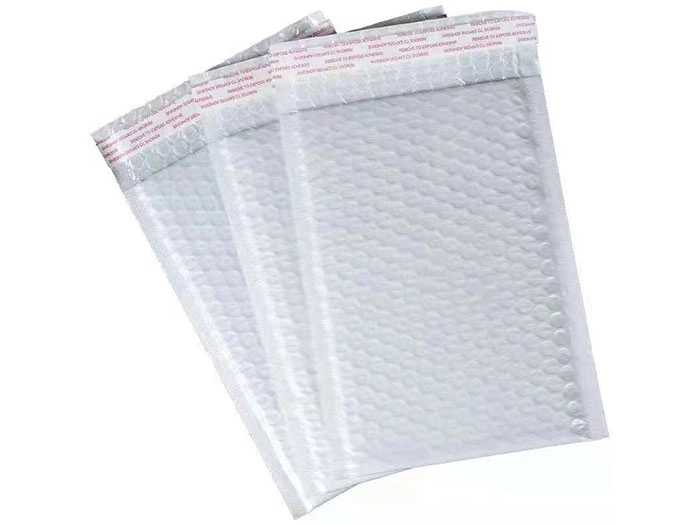

Рулон полиэтилена и пузырчатой пленки
Рулон алюминизированной и пузырчатой пленки

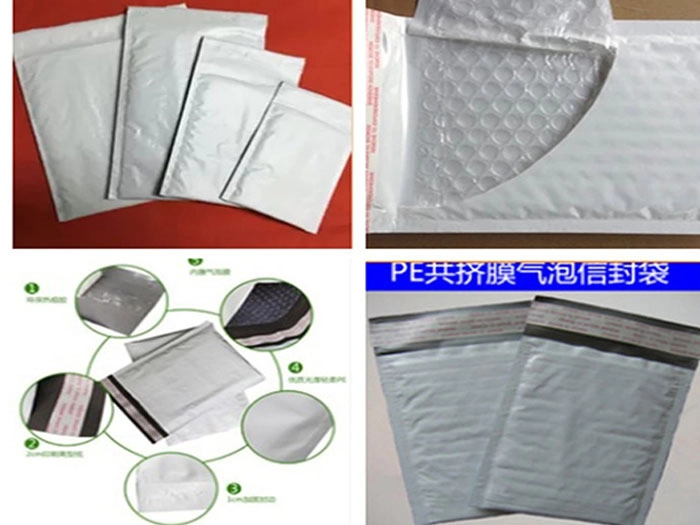

Перламутровая пленка и пузырчатая пленка в рулонах
|
型号 Model |
NPPJ-800 |
NPPJ--1000 |
|
制袋长度 Max.Cutting Length |
100-600mm |
100-600mm |
|
制袋最大宽度 Max.Width of base material |
≤700mm(一出一包括信封舌头） ≤350mm(一出二包括信封舌头）
|
≤900mm（一出一包括信封舌头） ≤900mm（一出二包括信封舌头 |
|
制袋速度 Capacity |
40-100X2 PCS/MIN |
30-100X2 PCS/MIN |
|
有效放料宽度 |
≤1400MM |
≤1800MM |
|
放料直径 |
≤1000MM |
≤1000MM |
|
总功率 Total power |
35KW |
38KW |
|
机械重量（大概） Mechanical weight (approx.) |
4200KG |
4500KG |
|
制袋机械尺寸(大概） Bag making machine size (approximate) |
17200×2300×2500mm |
17200×2500×2500mm |
|
工作电压 |
380V50HZ 三相五线（三条火线，一条零线，一条接地线）
|
|
|
(Note:the actual speed of making bags may differ according to the size of bags, thickness of materials and time of fusing.) |
||
三、Основная конфигурация:
1. Компьютерное управление:
Это система управления движением.
10-дюймовый сенсорный человеко-машинный интерфейс вертикального и поворотного типа.
Два комплекта серводвигателей мощностью 1,5 кВт фиксированной длины.
Оснащен немецким высокоскоростным электрическим глазом.
Машина имеет такие функции, как автоматический подсчет, сигнализация, остановка при изготовлении набора пакетов, отображение номера пакета, остановка запечатывающего устройства и резака в самом верхнем положении и т. д.

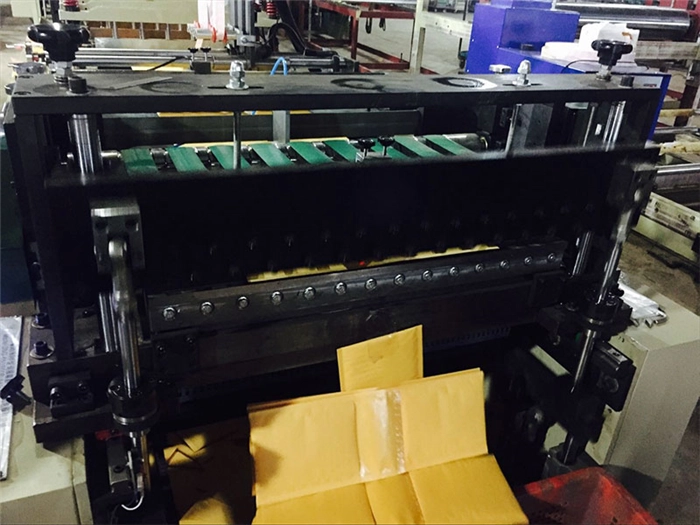

2. Режущая часть
Станок оснащен ножом холодной резки механического координированного типа, который проверяет цветовую маркировку, а затем шаговый двигатель перемещает резак вперед и назад для резки материалов. Эта часть имеет защитную пленку из плексигласа и размещена с предупреждающими знаками.
Оснащен набором холодных резаков.
3. Подача материала.
Эта часть предназначена для стабильной отправки ламинированной пленки на складной поддон с помощью резервных поворотных рычагов.
1. Натяжной ролик для тяги.
2. Нажмите на линию сгиба с помощью нагретого медного колеса.
3. Подавайте материал с помощью резервных поворотных рычагов, обеспечивающих одинаковое натяжение в любом положении.
4. Машина использует векторный инвертор для управления скоростью. Двигатель подачи материала оснащен замедляющим устройством.

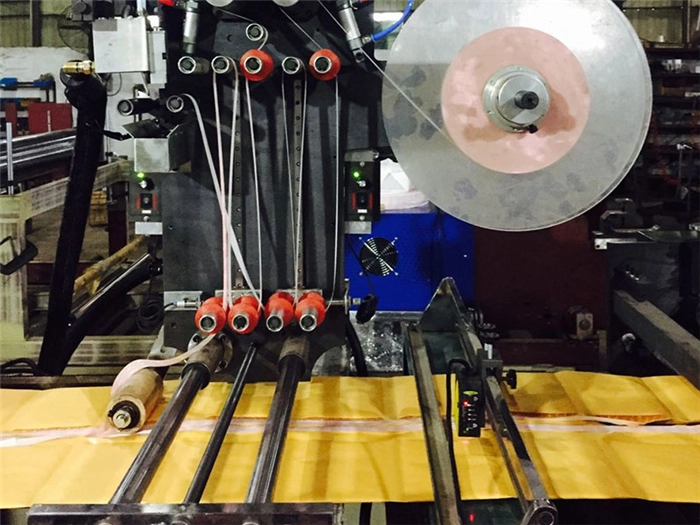

4. Деталь с горячим клеем:
1. Максимальный диаметр рулона разделительной бумаги, рулона разделительной пленки и рулона клейкой ленты: 400 мм.
2. Диаметр сердечника рулонной бумаги: 76,2 мм.
3. Машина оснащена устройством для нанесения клеевых наклеек с подачей электродвигателя. Он может склеивать наклейку и материал вместе при движении материала.
4. Машина оснащена набором машин для нанесения клея-расплава.
5. Преобразование клея на антиадгезионной пленке или антиадгезионной бумаге в компаундный материал с помощью клеевого пистолета.
6. Имеет функцию непрерывного распыления клея.

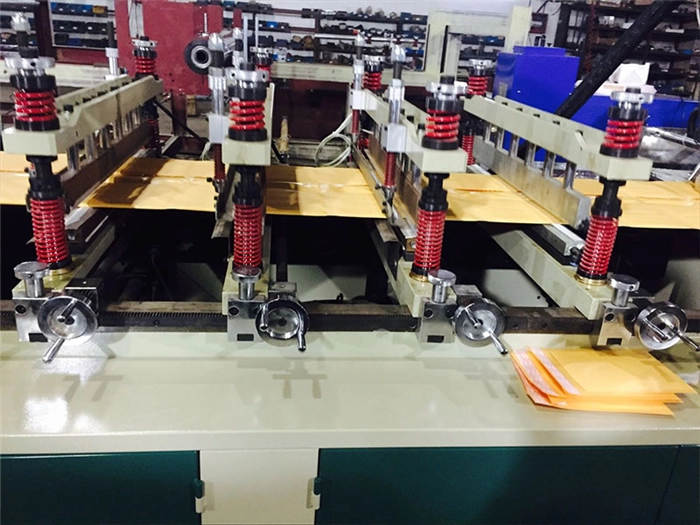

5. Уплотнительная часть
Основная функция этой детали – придание формы ламинированному материалу путем термического прессования и запечатывания.
Машина оснащена мощным векторным инвертором для регулятора скорости и главным двигателем с редуктором.
Двойные серводвигатели обеспечивают фиксированную длину и тянут материал.
Формообразование механического прессования.
Ширина горячей сварки 20мм 3 комплекта
Устройство для формования холодным прессом 2 комплекта (включая плоский нож и зубчатый нож)
Игловодитель 1 комплект
Поверхность термосварщика защищена тефлоновым материалом.
6. Складные детали
1. Подача ламинированного материала в положение складывания, а затем складывание.
2. Во время складывания имеется система коррекции слежения одним глазом, которая обеспечивает единообразие язычка конвертов после складывания.
3. Два комплекта фальцевальных устройств с одним роликом, если машина выполнена в индивидуальном стиле.
4. Складное устройство со встроенным роликом, когда машина имеет тип «один из двух» (размер двойных роликов, предоставляемых клиентами. И мы собираем три пары. Если компании требуется устройство с другой спецификацией, им следует разместить дополнительный заказ.
5. Линия прессования и часть подачи материала:
Эта часть может автоматически подавать ламинированный материал через резервные поворотные рычаги.
В машине используется векторный инвертор в качестве регулятора скорости, а двигатель подачи оснащен редуктором.
6. .Непрерывное соединение части пленки
Устройство для непрерывного подключения пленки с плоским столом (подключайте пленку вручную)

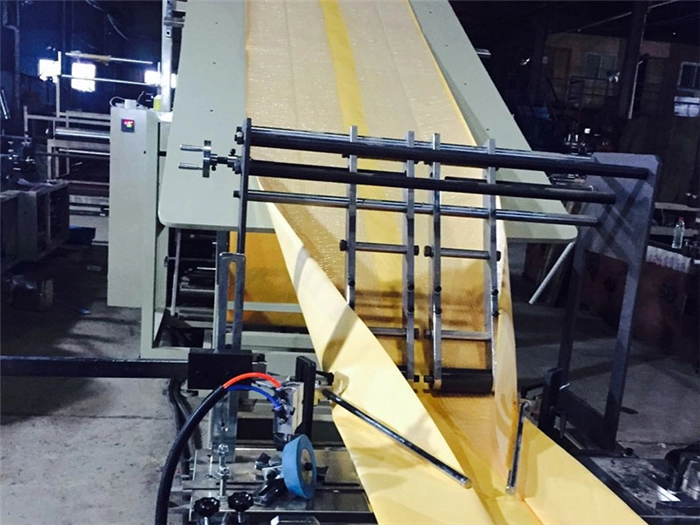

7. Часть разматывания пузыря.
1.Максимальный диаметр размотки: 1300мм.
2.Максимальная ширина размотки: 1400 мм.
3. Двойное рабочее положение, размотка воздушного вала консольного типа.
4. Механический контроль натяжения типа
5. Сигнальное устройство, когда материалы заканчиваются.
6. Система исправления отклонений. В этой части используется двойное электрическое отслеживание глаз, чтобы обеспечить стабильную работу машины и точность устранения отклонений.
7.Эта деталь также применима к рулонам полипузырчатой пленки, рулонам алюминизированной пузырьковой пленки, рулонам жемчужно-пузырчатой пленки и т. д.
10.трансформирующаяся часть платформы
Пояс-трансформер, который может преобразовывать изготовленные конверты в порядок.
Эти детали представляют собой стальной корпус машины.
四. Вспомогательные средства: (Поставка покупателя)
1. Питание: 3-фазное 4-проводное переменное напряжение 380 В, 50 Гц и заземление (примечания: диаметр стали должен составлять 30-50 мм, длина более 1,5 м должна быть помещена в землю, имеется линейный проводник площадью 4 квадратных мм на верхний) Запретить нулевую линию, соединяющую машину.
2. Установка подана: для того, чтобы машина работала хорошо, чтобы покупатель
необходимо обеспечить хорошее место для запуска машины.
3.Air pressure:
≥5kg/cm² constant pressure
35KW
4.Power required：
35KW
