Основные технические параметры:
1. Максимальный диаметр размотки 600 мм (сердечник цилиндра 76 х 95)
2. Максимальная ширина размотки 1100мм.
3. Максимальный диаметр обмотки 450 (сердечник цилиндра 76 х 95)
4. Ширина перемотки 30-1100 мм.
5. Максимальная скорость резки 200 м/мин (в зависимости от материала).
6. Толщина резки: 10-75 мкм.
7. Точность резки (+0,3 мм).
8. Суммарная мощность около 6 кВт.
9. Вес машины около 1700 кг.
10. Габаритные размеры машины (длина * ширина * высота) 1500*2840*1560 (мм)
II. Объяснение основных частей:
1. Отдел перемотки
(1) Структура
А) Перемотка осуществляется в виде пассивной перемотки с магнитно-порошковым тормозом.
Б) Вал расширения воздуха используется для установки змеевика. Фотоэлектрическая автоматическая система исправления отклонений используется для подачи и исправления отклонений. Точность резки (+0,3 мм)
(2) Спецификация
А) Максимальная ширина барабанного материала 1150 мм.
B), спецификация магнитно-порошкового тормоза 50 Н.М.
C) Выпрямительный двигатель 110TDY115-1 Низкоскоростной синхронный двигатель с постоянными магнитами
2. Тяговое отделение
(1) Структура
А) Давление фазы двойного валка приводит в движение процесс резки. Активный валок представляет собой стальной валок, а прижимной валок — резиновый валок.
Б) Тяговый валок приводится в движение двигателем, а резак приводится в движение синхронным колесом. Мотовило вращается.
(2) Спецификация
А), диаметр тягового и прижимного валков 119 мм.
B) Главный двигатель Трехфазный асинхронный двигатель Y100L2-4w P=4 кВт
В) Инвертор 4 кВт

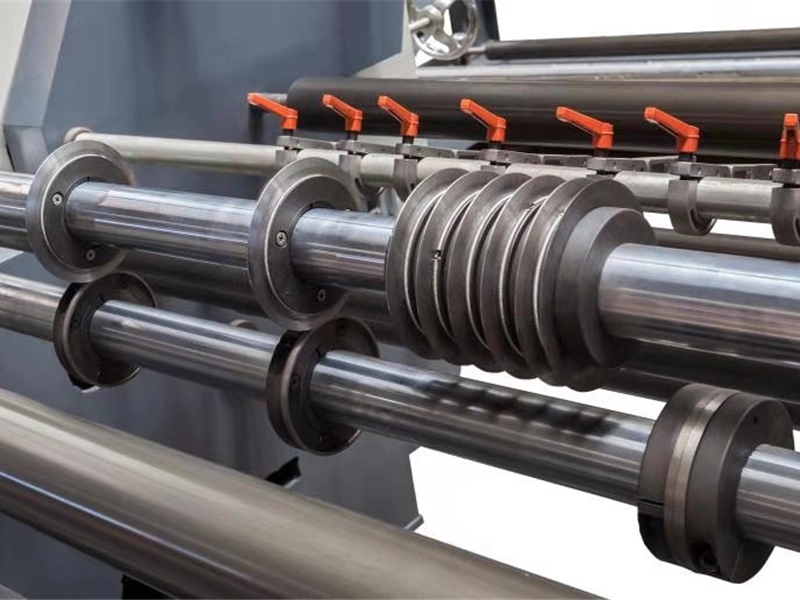

3. Перегородка
(1) Структура

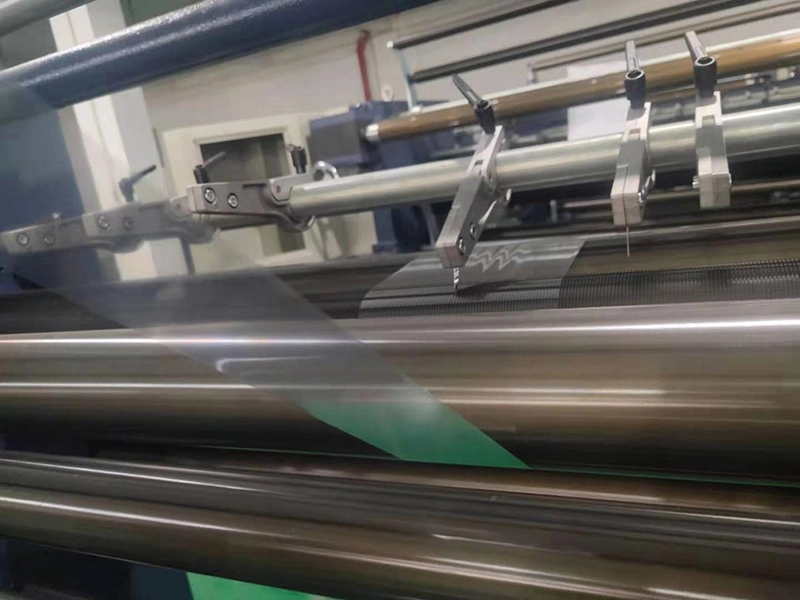

А) Резка плоской фрезой: подъем и посадка режущей стойки регулируются червячным колесом и червяком.
(2) Спецификация
А). Диаметр режущего ролика под плоским ножом 90
Б) Стандартное одностороннее лезвие для ножа с плоской вершиной.

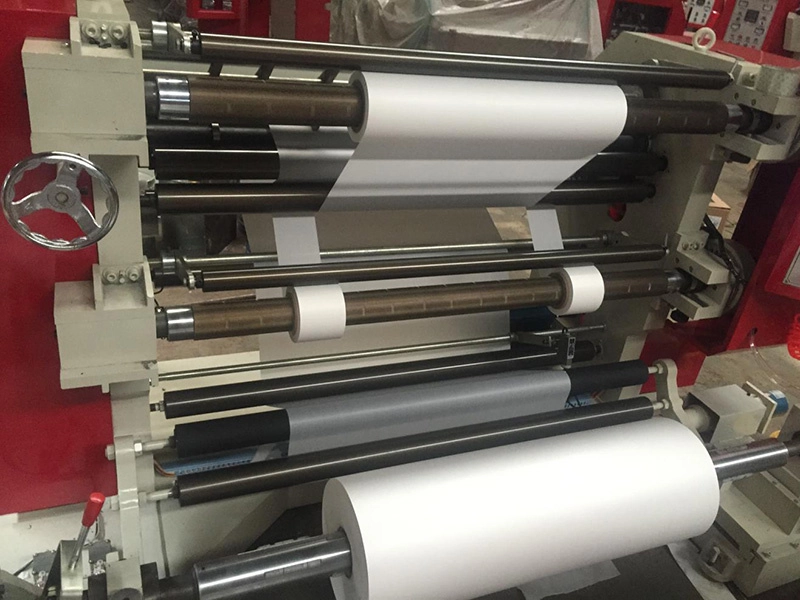

4. Отдел перемотки
(1) Структура
А) Катушка представляет собой двухпозиционный вал для накачивания.
B) Катушка приводится в движение главным двигателем через синхронный шкив и магнитно-порошковую муфту.
C) Прокатные ролики имеют положительное сечение для обеспечения аккуратности прокатки.
(2) Спецификация
А) Максимальный диаметр намотки 450 мм.
Б), диапазон ширины намотки 30-1100 мм
В) Перемотка бумажной сердцевины 76*92
III. Основные элементы управления
1. Электрическая система управления Комплект промышленного управления Kodak
2. Натяжение перемотки Магнитный порошковый тормоз Shengda (50 Нм) 1 комплект
3. Один бытовой трехфазный асинхронный двигатель (4 кВт) для главного двигателя.
4. Инвертор Шэньчжэнь Инвэйтенг 4 кВт)
5. Натяжение обмотки Магнитная порошковая муфта Shengda (50 Нм) 2
6. Контроллер коррекции отклонения Ryan Kodak Industrial Control Company 1 комплект
7. Пневматические компоненты Тайваньского совместного предприятия Dongte, полный комплект
8. Три комплекта набухающих на воздухе осей в Шанхае.
9. Вентилятор Тайчжоу Манда 0,75 кВт 1
10. Алюминиевые стержни производства Шанхая (коричневое динамическое равновесное оксидирование) имеют диаметр 806.
11. Часть трансмиссии приводится в движение синхронным ремнем.
